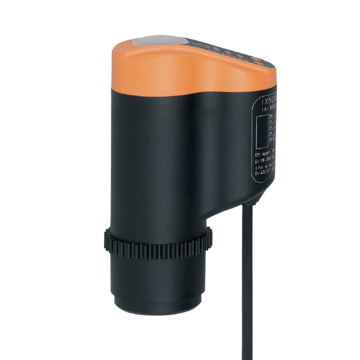

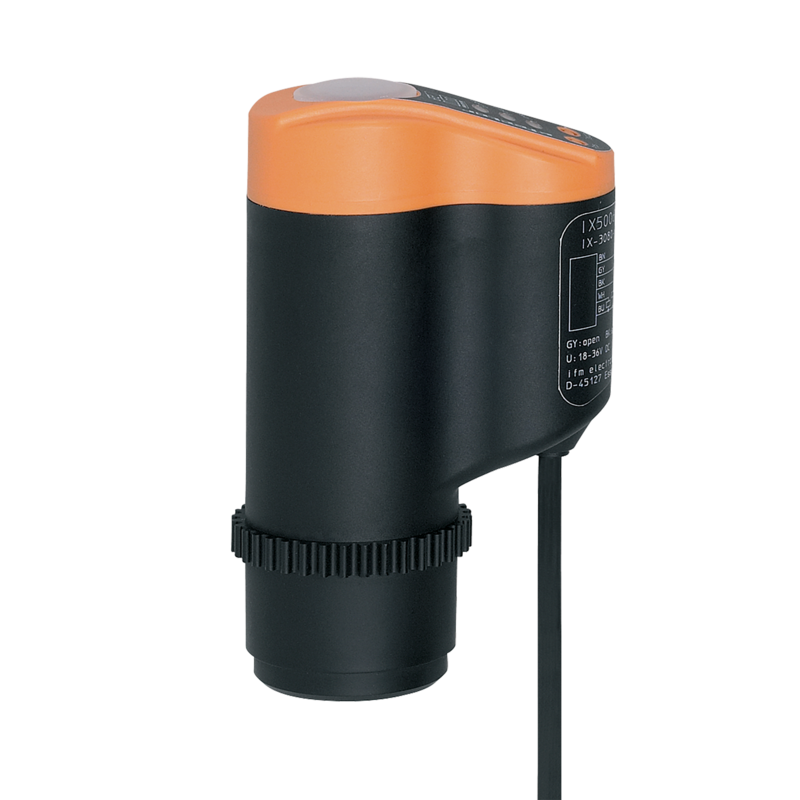

IX5006 - IX-3080-BPKG/3LED
Czujnik dla zaworów z trzpieniem wznoszonym, 67,5 x 43 x 110 mm, Zakres pomiarowy 0...80 mm, 3 x NO, DC, PNP, 2 m PVC-Przewód, IP 65, IP 67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Sprzężenie zwrotne położenia do zaworów jedno- i dwugniazdowych oraz membranowych
- Swobodny wybór wyjść przełączających: zawór otwarty/zamknięty, podnoszenie gniazda
- Zastępuje trzy binarne czujniki impulsów
- Rozdzielczość 0,2 mm w całym zakresie pomiarowym
- Programowanie położeń zaworu przyciskami
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 3 x NO | |
| Wymiary [mm] | 67,5 x 43 x 110 | |
| Aplikacja | ||
| Aplikacja | Określenie położenia zaworów z ruchem liniowym; Absolutny pomiar odległości; Kontrola szczelności domknięcia zaworu | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...36 DC | |
| Pobór prądu [mA] | 42; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 2000 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 3 x NO | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zakres pomiarowy [mm] | 0...80 | |
| Max. szybkość obiektu [m/s] | 1 | |
| Rozdzielczość skoku zaworu [mm] | 0,2 | |
| Obiekt | ||
| dysk cylindryczny | ||
| - | Ø 24 mm ±0,05 mm | |
| - | minimalna wysokość 10 mm | |
| - | płaska powierzchnia | |
| - | stal nierdzewna wg DIN17440, materiał nr 316S12. | |
| Software / programowanie | ||
| Możliwości parametryzacji | 3 punkty przełączania swobodnie definiowalne w zakresie pomiarowym | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...85 | |
| Uwaga dot. temperatury otoczenia | tylko dla nowych przewodów | |
| Ochrona | IP 65; IP 67; (tylko przy poprawnym połączeniu IX... z głowicą zaworu utrzymujemy dany stopień ochrony i zabezpieczamy czujnik przed mechanicznym uszkodzeniem) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV cęgi probiercze | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| MTTF [lata] | 298 | |
| Dane mechaniczne | ||
| Waga [g] | 216,5 | |
| Wymiary [mm] | 67,5 x 43 x 110 | |
| Materiał | PA; TPE; PP; LCP | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor zielony open | |
| Stan wyjścia | 1 x LED, kolor żółty seat | |
| Stan wyjścia | 1 x LED, kolor czerwony close | |
| Akcesoria | ||
| Dostarczane elementy | zaciski montażowe: 1 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC; 5 x 0,14 mm2 | |
