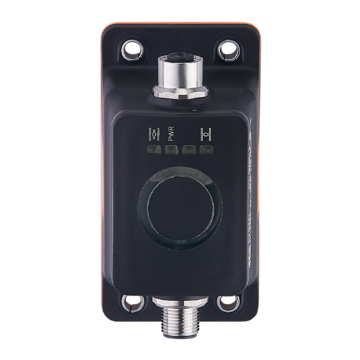

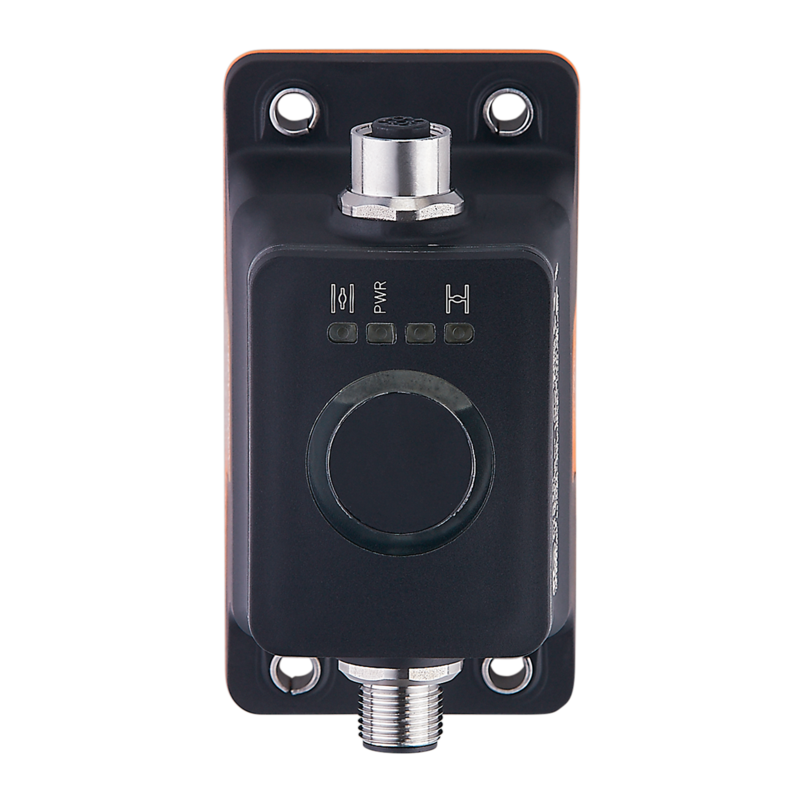

MVQ201
Czujnik położenia do siłowników do zaworów, 95 x 50 x 57 mm, 2 x NO / NC, DC, PNP, M12 Konektor, 3-przewodowy, Temperatura otoczenia -25...70 °C
Produkt na zamówienie
Wysyłka:
2 tygodnie
286,20 €
352,03 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Zmniejszenie okablowania dzięki bezpośredniemu sterowaniu zaworu
- Autodiagnostyka pod kątem zużycia, blokady, osadów umożliwia konserwację prewencyjną
- Szybki setup - ustawianie pozycji końcowej tylko jednym kliknięciem
- Tryb migania LED do szybkiej wizualnej lokalizacji czujnika
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (wybieralne) | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 95 x 50 x 57 | |
| Cechy produktu - Podłaczenie cewki zaworu elektromanetycznego | ||
| Funkcja wyjścia | 2 x NO | |
| Aplikacja | ||
| Zasada działania | magnetyczny | |
| Aplikacja | detekcja absolutnego kąta obrotu | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 40 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 1 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Wyjścia - Podłaczenie cewki zaworu elektromanetycznego | ||
| Funkcja wyjścia | 2 x NO | |
| Maks. prąd obciążenia na wyjście [mA] | 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [°] | 360 | |
| Dokładność / odchylenie | ||
| Dokładność [°] | ± 1 | |
| Rozdzielczość [°] | 0,1 | |
| Tolerancja [°] | 0,1...15; (domyślnie 10) | |
| Histereza [°] | 0,1...5; (domyślnie 3) | |
| Dryft temperatury [°/K] | 0,02 | |
| Powtarzalność [°] | 0,1 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 4 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 595 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 65; IP 67; (strefa znacznika położenia chroniony przed zabrudzeniami) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 | 10 V/m | |
| EN 61000-4-4 | 2 kV | |
| EN 61000-4-6 | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 | ||
| MTTF [lata] | 363 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | S002 | |
| Dane mechaniczne | ||
| Waga [g] | 192 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 95 x 50 x 57 | |
| Materiał | PA | |
| Moment dokręcający [Nm] | 3 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 1 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, biały | |
| 1 x LED, RGB | ||
| Akcesoria | ||
| Dostarczane elementy | śruba imbusowa: 4 x M5 x 20, stal kwasoodporna nasadka pozycjonująca |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - zawór elektromagnesu | ||
| Konektor: 1 x M12; kodowanie: A; Materiał obudowy: stal kwasoodporna | ||
