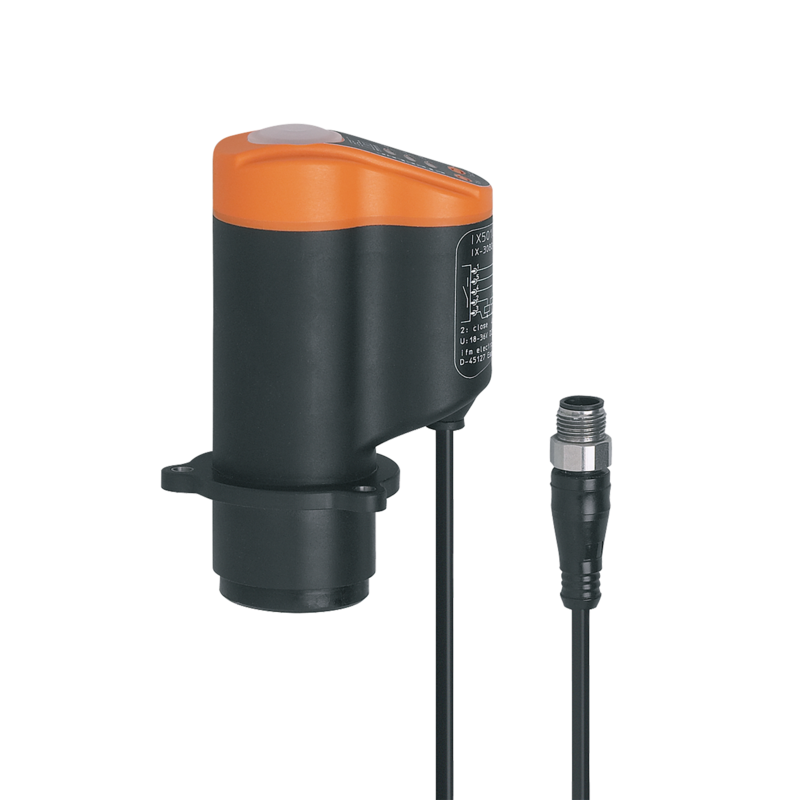

IX5030 - IX-2080-AS-i/0,15M/US
Czujnik dla zaworów z trzpieniem wznoszonym, 65 x 52 x 110 mm, Zakres pomiarowy 0...80 mm, DC, AS-i, 0,15 m PVC-Przewód, M12 Konektor, IP 65, IP 67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Sprzężenie zwrotne położenia do zaworów jedno- i dwugniazdowych oraz membranowych
- Swobodny wybór wyjść przełączających: zawór otwarty/zamknięty, podnoszenie gniazda
- Zastępuje trzy binarne czujniki impulsów
- Rozdzielczość 0,2 mm w całym zakresie pomiarowym
- Programowanie położeń zaworu przyciskami
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | AS-i | |
| Wymiary [mm] | 65 x 52 x 110 | |
| Aplikacja | ||
| Aplikacja | Określenie położenia zaworów z ruchem liniowym; Absolutny pomiar odległości; Kontrola szczelności domknięcia zaworu | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 2000 | |
| Wyjścia | ||
| Wykonanie elektryczne | AS-i | |
| Strefa działania | ||
| Zakres pomiarowy [mm] | 0...80 | |
| Max. szybkość obiektu [m/s] | 1 | |
| Rozdzielczość skoku zaworu [mm] | 0,2 | |
| Obiekt | ||
| dysk cylindryczny | ||
| - | Ø 24 mm ±0,05 mm | |
| - | minimalna wysokość 10 mm | |
| - | płaska powierzchnia | |
| - | stal nierdzewna wg DIN17440, materiał nr 316S12. | |
| Software / programowanie | ||
| Możliwości parametryzacji | 3 punkty przełączania swobodnie definiowalne w zakresie pomiarowym | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 65; IP 67; (tylko przy poprawnym połączeniu IX... z głowicą zaworu utrzymujemy dany stopień ochrony i zabezpieczamy czujnik przed mechanicznym uszkodzeniem) | |
| Testy / dopuszczenia | ||
| MTTF [lata] | 281 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 3.0 | |
| Rozszerzony tryb adresowania | tak | |
| Konfiguracja AS-i E_A [hex] | 0 | |
| AS-i_ID_kod [hex] | A.F | |
| Dane mechaniczne | ||
| Waga [g] | 219,5 | |
| Typ montażu | Kołnierz z 3 otworami | |
| Wymiary [mm] | 65 x 52 x 110 | |
| Materiał | PA; TPE; PP; LCP | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor zielony open | |
| Stan wyjścia | 1 x LED, kolor żółty seat | |
| Stan wyjścia | 1 x LED, kolor czerwony close | |
| działanie | 1 x LED, kolor zielony napięcie AS-i | |
| Błąd | 1 x LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | śruby mocujące: 3 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,15 m, PVC; 2 x 0,14 mm2 | |
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
