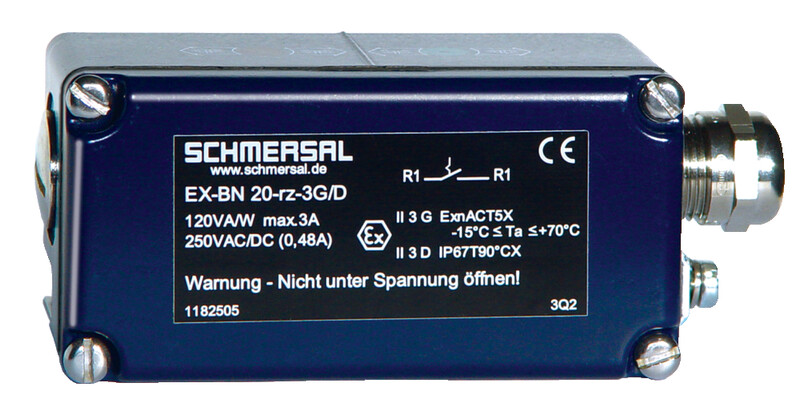

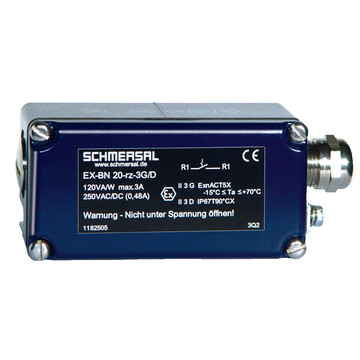

EX-BN 20-11RZ-3G/D - 101186630
Magnetyczny wyłącznik kontaktronowy Schmersal, aluminiowa obudowa 104x52x47 mm, dla strefy Ex ATEX 2/22, bistabilny NC/NO, IP67, wytrzymałość 1 mld cykli, zakres działania do 50 mm, przyłącze śrubowe.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-BN 20-11RZ-3G/D 101186630
- 2 kontaktrony
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Aluminiowa obudowa
- 104 mm x 52 mm x 47 mm
- Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
- Zasada bezkontaktowa
- połączenie śrubowe
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | EX-BN 20-11RZ-3G/D | |
Numer artykułu (Numer katalogowy) | 101186630 | |
EAN (European Article Number) | 4030661333724 | |
eCl@ss number, version 12.0 | 27-27-43-02 | |
eCl@ss number, version 11.0 | 27-27-01-05 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Ochrona przeciwwybuchowa | ||
Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
Strefy ochrony przeciwwybuchowej | 2,22 | |
Kategoria ochrony przeciwwybuchowej | 3G,3D | |
Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
Deklaracja producenta | ATEX Strefa 2 i 22 | |
Właściwości ogólne | ||
Zasada działania | Napęd magnetyczny | |
Obudowa | prostokątne | |
Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
Obszar aktywny | Metal | |
Ciężar brutto | 330 g | |
Dane ogólne - właściwości | ||
magnes ustalający początkowe ustawienie zestyków | Tak | |
Ilość zacisków | 2 | |
Dane mechaniczne | ||
Płaszczyzny aktywujące | z boku | |
Obszar aktywny | boczne | |
Element aktywujący | Magnes | |
Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
Energia uderzenia, maksimum | 4 J | |
Szybkość najazdu, maksimum | 18 m/s | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Odległość wyłączania | 12 mm … 50 mm | |
Uwaga (odległość przełączania Sn) | Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika | |
Powtarzalność R | 0,3 mm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój przewodu dławiczek, najmniejszy | 6 mm | |
Przekrój przewodu dławiczek, maksimum | 10 mm | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 47 mm | |
Szerokość czujnika | 104 mm | |
Wysokość czujnika | 52 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -15 ... +70 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
odporność na wibracje | 50 g, drgania sinusoidalne | |
Dane elektryczne | ||
Napięcie przełączania, maksymalne | 250 VAC | |
Napięcie przełączania, maksimum | 250 VDC | |
Prąd przełączenia, maksimum | 3 A | |
Zdolność przełączania, maksimum | 120 W | |
Zdolność przełączania, maksimum | 120 VA | |
Element przełączający | Zestyk bistabilny, zestyk (NC) / zestyk (NO) | |
Czas przełączania, minimalne | 0,3 ms | |
Czas przełączania, maksimum | 0,6 ms | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Kontaktrony | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately.,Gwintowana dławica z certyfiaktem Ex | |
Akcesoria | ||
Zalecenie (aktywator) | 2x BP 15/2,BP 20,BP 10 S,2x BP 10 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20 N(S) ST 24VDC,BE 20 N(S) 48VDC,BP 15/2 | |
Note | ||
Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). |
