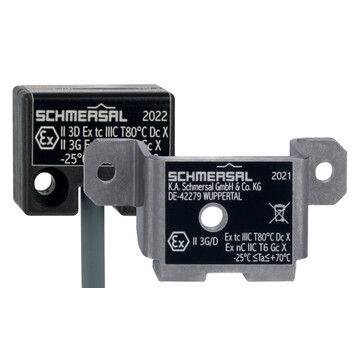

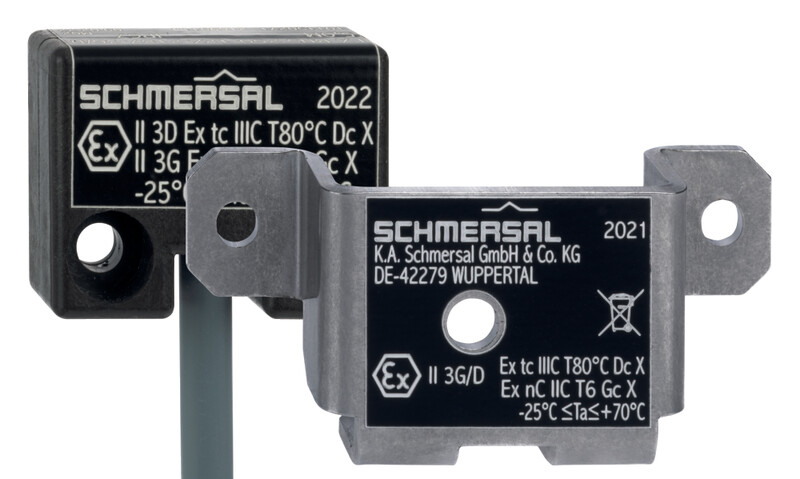

EX-BNS 250-11Z-3GD 5M - 103045519
Kontaktronowy czujnik bezpieczeństwa Schmersal do stref EX 2 i 22, obudowa termoplastyczna, 1 NO + 1 NC, IP67, przewód 5 m, wymiary 64x29,5x15,5 mm, temperatura pracy -25 do +70°C, montaż powierzchniowy.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-BNS 250-11Z-3GD 5M 103045519
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Obudowa z tworzywa termoplastycznego
- niewrażliwe na przesunięcie poprzeczne
- brak zużycia mechanicznego
- 64 mm x 29,5 mm x 15,5 mm (w tym obudowa ochronna)
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | EX-BNS 250-11Z-3GD 5M | |
Numer artykułu (Numer katalogowy) | 103045519 | |
EAN (European Article Number) | 4030661565071 | |
eCl@ss number, version 12.0 | 27-27-44-01 | |
eCl@ss number, version 11.0 | 27-27-24-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Ochrona przeciwwybuchowa | ||
Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
Strefy ochrony przeciwwybuchowej | 2,22 | |
Kategoria ochrony przeciwwybuchowej | 3G,3D | |
Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T6 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X | |
Deklaracja producenta | ATEX Strefa 2 i 22 | |
Właściwości ogólne | ||
Obudowa | Blok | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Ciężar brutto | 241 g | |
Dane ogólne - właściwości | ||
Kodowanie | Tak | |
Wymagane urządzeniemonitorujące | Tak | |
Liczba zestyków NC | 1 | |
Liczba zestyków NO | 1 | |
Liczba żył przewodu | 4 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) | 25 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Magnes | |
Energia uderzenia, maksimum | 7 J | |
Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 4 mm | |
Odległość przełączania „WYŁ.” | 14 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 5 m | |
Konektor | Kabel | |
Przekrój żyły | 0,25 mm<sup>2</sup> | |
Przekrój żyły | 23 AWG | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 13 mm | |
Szerokość czujnika | 33 mm | |
Wysokość czujnika | 25 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Napięcie przełączania, maksimum | 24 VDC | |
Prąd przełączenia, maksimum | 0,1 A | |
Zdolność przełączania, maksimum | 1 W | |
Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
Częstotliwość wyłączania, minimalne | 5 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Pozostałe, zestyk kontaktronowy | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | EX-BPS 250-3G/D | |
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
Note | ||
Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna |
