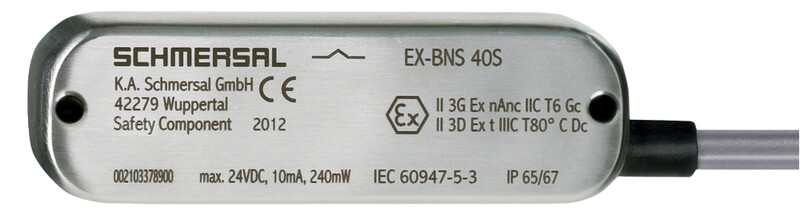

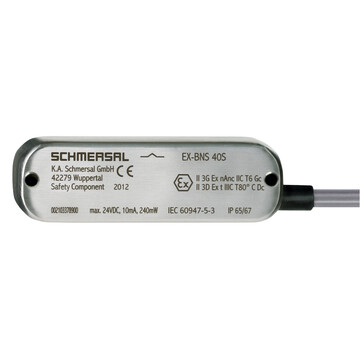

EX-BNS 40S-12Z 10,0M - 103002170
Kontaktronowy czujnik bezpieczeństwa Schmersal do stref EX 2 i 22, obudowa stal nierdzewna, 1 NO + 2 NC, IP65/IP67, przewód 10 m, wymiary 88x27x14,5 mm, przemysł spożywczy, odporność na przesunięcie poprzeczne, montaż powierzchniowy.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-BNS 40S-12Z 10,0M 103002170
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Obudowa ze stali nierdzewnej
- 88 mm x 27 mm x 14,5 mm
- możliwy montaż ukryty
- niewrażliwe na przesunięcie poprzeczne
- brak zużycia mechanicznego
- odpowiednie dla przemysłu spożywczego
- Konektor kablowy odpowiedni do stosowania w przemyśle spożywczym
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-BNS 40S-12Z 10,0M | |
| Numer artykułu (Numer katalogowy) | 103002170 | |
| EAN (European Article Number) | 4030661428437 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nA nC IIC T6 Gc,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
| Obudowa | Blok | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Materiał obudowy | Stal nierdzewna (V4A) | |
| Ciężar brutto | 700 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Wymagane urządzeniemonitorujące | Tak | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) | 25 000 000 operacji | |
| Dane mechaniczne | ||
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Energia uderzenia, maksimum | 7 J | |
| Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 8 mm | |
| Odległość przełączania „WYŁ.” | 18 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 10 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | LiYY | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 14,5 mm | |
| Szerokość czujnika | 88 mm | |
| Wysokość czujnika | 27 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -20 ... +60 °C | |
| Storage and transport temperature | -25 ... +80 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Napięcie przełączania, maksymalne | 24 VAC | |
| Napięcie przełączania, maksimum | 24 VDC | |
| Prąd przełączenia, maksimum | 0,25 A | |
| Zdolność przełączania, maksimum | 3 W | |
| Element przełączający | 1 zestyk (NO), 2 zestyki (NC) | |
| Częstotliwość wyłączania, minimalne | 5 Hz | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Pozostałe, zestyk kontaktronowy | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BPS 40S-2,BPS 40S-1-C,BPS 40S-2-C | |
| Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa. | |
