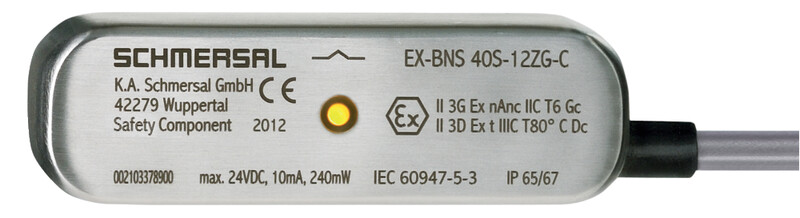

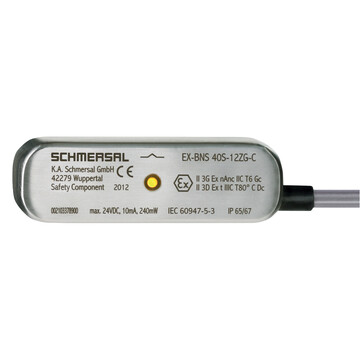

EX-BNS 40S-12ZG-C 5,0M - 103002178

Magnetyczny czujnik bezpieczeństwa Schmersal z diodą LED do ATEX 2/22, obudowa stal nierdzewna, IP65/IP67, 88x27x14,5 mm, 2 NC, 1 NO, przewód 5 m, zintegrowany wskaźnik LED, montaż ukryty, przełączanie do 24 VDC.


Dodaj do porównania Usuń z porównania

176,45 €

217,03 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-BNS 40S-12ZG-C 5,0M 103002178

  • Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
  • Obudowa ze stali nierdzewnej
  • 88 mm x 27 mm x 14,5 mm
  • możliwy montaż ukryty
  • niewrażliwe na przesunięcie poprzeczne
  • brak zużycia mechanicznego
  • odpowiednie dla przemysłu spożywczego
  • Konektor kablowy odpowiedni do stosowania w przemyśle spożywczym
Klucz zamówieniowy
Oznaczenie typu produktu EX-BNS 40S-12ZG-C 5,0M
Numer artykułu (Numer katalogowy) 103002178
EAN (European Article Number) 4030661428505
eCl@ss number, version 12.0 27-27-44-01
eCl@ss number, version 11.0 27-27-24-02
Numer eCl@ss, wersja 9.0 27-27-24-02
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nA nC IIC T6 Gc,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Normy EN IEC 60947-5-3
Obudowa Blok
Warunki montażu (mechaniczne) nie wpuszczany
Materiał obudowy Stal nierdzewna (V4A)
Ciężar brutto 409 g
Dane ogólne - właściwości
Kodowanie Tak
Detekcja zwarcia Tak
Wykrywanie zwarcia Tak
Ukryte, gwintowane otwory z tyłu Tak
Zintegrowany wskaźnik, ogólnie Tak
Wymagane urządzeniemonitorujące Tak
Liczba zestyków NC 2
Liczba zestyków NO 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) 25 000 000 operacji
Dane mechaniczne
Obszar aktywny boczne
Element aktywujący Magnes
Energia uderzenia, maksimum 7 J
Kierunek ruchu Frontalnie do aktywnej powierzchni
Mechanical data - Switching distances according EN IEC 60947-5-3
Gwarantowana odległość przełączania „WŁ.” 8 mm
Odległość przełączania „WYŁ.” 18 mm
Mechanical data - Connection technique
Długość przewodu 5 m
Konektor Kabel
Przekrój żyły 0,25 mm<sup>2</sup>
Przekrój żyły 23 AWG
Materiał płaszcza kabla LiYY
Dane mechaniczne - Wymiary
Długość czujnika 14,5 mm
Szerokość czujnika 88 mm
Wysokość czujnika 27 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -20 ... +60 °C
Storage and transport temperature -25 ... +80 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Dane elektryczne
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 100 A
Napięcie przełączania, maksimum 24 VDC
Prąd przełączenia, maksimum 0,01 A
Zdolność przełączania, maksimum 0,24 W
Element przełączający 1 zestyk (NO), 2 zestyki (NC)
Częstotliwość wyłączania, minimalne 5 Hz
Dane elektryczne - wyjście cyfrowe
Wykonanie Pozostałe, zestyk kontaktronowy
Wskaźnik stanu
Uwaga (zintegrowany wskaźnik, status) Dioda LED świeci się, gdy osłona jest zamknięta.
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BPS 40S-2,BPS 40S-1-C,BPS 40S-2-C
Zalecenie dot. urządzenia bezpieczeństwa SRB-E-301ST,SRB-E-201LC
Note
Uwaga (informacje ogólne) Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna
Przykład połączeń
Uwaga (przykład połączeń) Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa.
