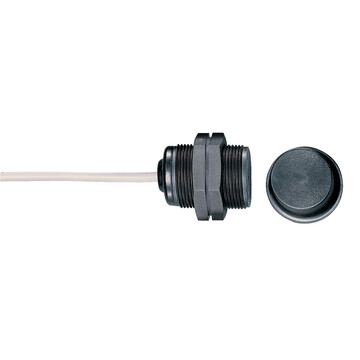

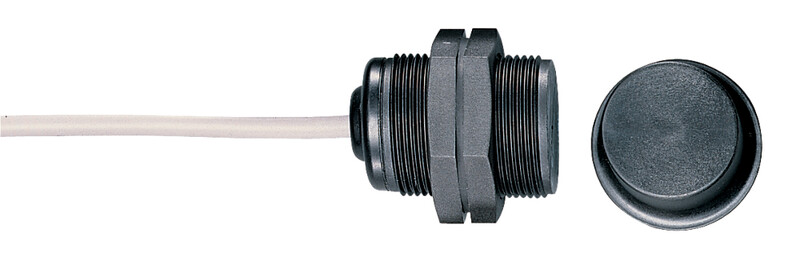

BNS 303-02ZG-LST-2211/2922-2 0,2M - 103027289
Magnetyczny czujnik bezpieczeństwa Schmersal, obudowa M30 z termoplastu, przewód z konektorem M12 5-polowy, 2 zestyki NC, kodowanie, IP67, przewód 0,2 m, odporność na zabrudzenia.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 303-02ZG-LST-2211/2922-2 0,2M 103027289
- Konektor M12, 4-polowy
- Obudowa z tworzywa termoplastycznego
- długa żywotność
- odpowiednie dla przemysłu spożywczego BPS 303 SS
- brak zużycia mechanicznego
- O M30
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BNS 303-02ZG-LST-2211/2922-2 0,2M | |
Numer artykułu (Numer katalogowy) | 103027289 | |
EAN (European Article Number) | 4030661519913 | |
eCl@ss number, version 12.0 | 27-27-44-01 | |
eCl@ss number, version 11.0 | 27-27-24-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | Napęd magnetyczny | |
Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Materiał nakręteki | tworzywo termoplastyczne | |
Ciężar brutto | 72 g | |
Dane ogólne - właściwości | ||
Kodowanie | Tak | |
Zintegrowany wskaźnik, ogólnie | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Magnes | |
Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 8 mm | |
Odległość przełączania „WYŁ.” | 18 mm | |
Mechanical data - Connection technique | ||
Konektor | Przewód przyłączeniowy z konektorem M12, prosty, 5-pol. | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Gwint ISO czujnika | M30 | |
Schlüsselweite | 36 SW | |
Długość czujnika | 44 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Prąd przełączenia, maksimum | 0,01 A | |
Zdolność przełączania, maksimum | 0,24 W | |
Element przełączający | 2 zestyki (NC) | |
Częstotliwość wyłączania, minimalne | 5 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Pozostałe, zestyk kontaktronowy | |
Układ zestyków | ||
STYK 1 | White - Opener 1 (NC) | |
STYK 2 | Brown - Opener 1 (NC) | |
STYK 3 | n.c. | |
STYK 4 | Blue - Opener 2 (NC) | |
STYK 5 | Black, Opener 2 (n.c.) | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Zakres dostawy materiału montażowego | 2x element mocujący nakrętki M 30 x 1,5 | |
Akcesoria | ||
Zalecenie (aktywator) | BPS 300 ,BPS 303,BPS 303 SS | |
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
Note | ||
Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna |
