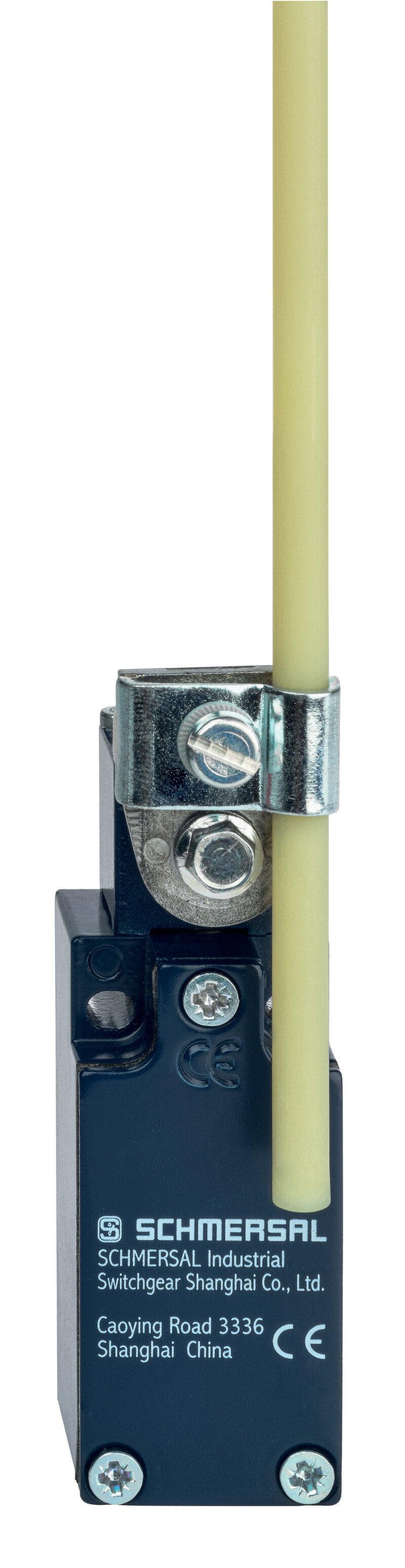

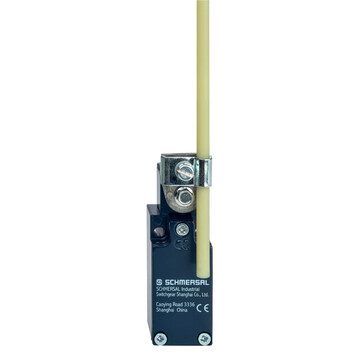

EX-ZV10H 235-11Z-3D - 101189578

Wyłącznik pozycyjny Schmersal, metalowa obudowa, działanie migowe, wymiary 30x63,5x30 mm, stopień ochrony IP67, do stref Ex 2 i 22, dźwignia prętowa, zakres temperatur -20...+60°C, styki NO/NC, prąd 10 A.

EX-ZV10H 235-11Z-3D - 101189578

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-ZV10H 235-11Z-3D 101189578

  • Działanie migowe ze stałym naciskiem zestyków do punktu przełączania
  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 30 mm x 63,5 mm x 30 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50047
  • 1 Wlot kablowy M 20 x 1.5
  • wyłącznie do pozycjonowania
  • Kąt dźwnigni ustawiany w krokach co 10°
Klucz zamówieniowy
Oznaczenie typu produktu EX-ZV10H 235-11Z-3D
Numer artykułu (Numer katalogowy) 101189578
EAN (European Article Number) 4030661347271
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Normy BG-GS-ET-15,EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Materiał pręta Tworzywo
Ciężar brutto 280 g
Dane ogólne - właściwości
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia prętowa
Żywotność mechaniczna, najmniejszy 20 000 000 operacji
Szybkość najazdu, minimalne 687 mm/min
Szybkość najazdu, maksimum 1 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Moment aktywujący, minimalne 0,2 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy 7 mm
Przekrój przewodu dławiczek, maksimum 12 mm
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość x Szerokość x Wysokość Wysokość czujnika: 98.5 mm (bez pręta)
Długość czujnika 43,5 mm
Szerokość czujnika 30 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 3 ms
Częstotliwość przełączania 5 000 /h
Czas przełączania, maksimum 5,5 ms
Materiał zestyków, elektrycznych Srebro
Zakres dostawy
Zakres dostawy Gwintowana dławica z certyfiaktem Ex
