BNS 333-01YD-M20 - 101169806

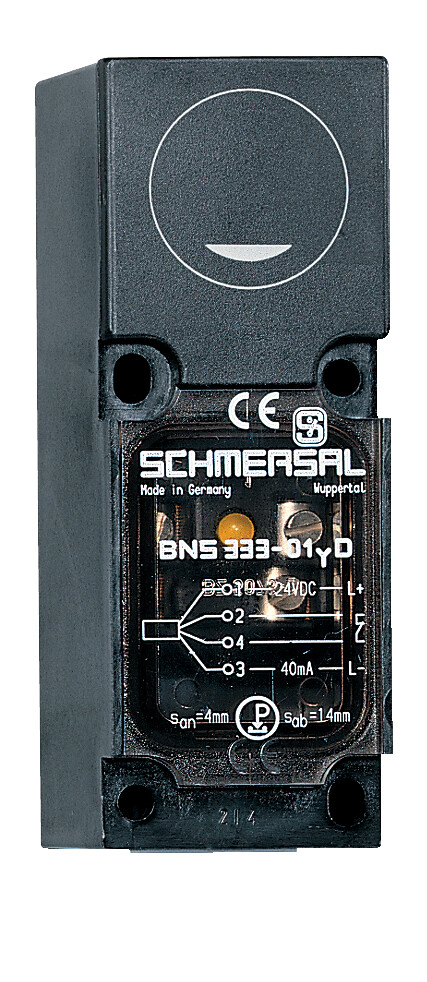

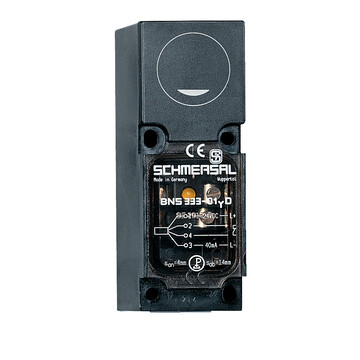

Magnetyczny czujnik bezpieczeństwa Schmersal, obudowa 40x112x40 mm, śrubowe przyłącze M20, zestyk NC, zintegrowany moduł bezpieczeństwa, kodowanie, IP65, maks. 5A, wskaźnik LED, odporność na zabrudzenia.
Parametry produktu
Opisy produktu
Najważniejsze parametry BNS 333-01YD-M20 <strong>101169806</strong>
<ul>
<li>1 Wlot kablowy M 20 x 1.5</li>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>długa żywotność</li>
<li>odpowiednie dla przemysłu spożywczego BPS 303</li>
<li>brak zużycia mechanicznego</li>
<li>40 mm x 112 mm x 40 mm</li>
<li>niewrażliwe na przesunięcie poprzeczne</li>
<li>niewrażliwe na zabrudzenie</li>
<li>Przedział okablowania</li>
<li>Zintegrowany moduł bezpieczeństwa</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>BNS 333-01YD-M20</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101169806</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661296517</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-44-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002544</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002544</td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-14,EN IEC 60947-5-3</td></tr><tr><td colspan="2">Poziom kodowania zgodny z EN ISO 14119</td><td>niskie</td></tr><tr><td colspan="2">Zasada działania</td><td>Napęd magnetyczny</td></tr><tr><td colspan="2">Warunki montażu (mechaniczne)</td><td>pseudo-wpuszczone</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Czas trwania zagrożenia, maksimum</td><td>50 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>150 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Kodowanie</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany moduł bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków NC</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>1</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Obszar aktywny</td><td>po stronie pokrywy</td></tr><tr><td colspan="2">Element aktywujący</td><td>Magnes</td></tr><tr><td colspan="2">Kierunek ruchu</td><td>Frontalnie do aktywnej powierzchni</td></tr><tr><th colspan="3">Mechanical data - Switching distances according EN IEC 60947-5-3</th></tr><tr><td colspan="2">Gwarantowana odległość przełączania „WŁ.”</td><td>4 mm</td></tr><tr><td colspan="2">Odległość przełączania „WYŁ.”</td><td>14 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>2 x 0,75 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2 x 1,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przekrój żyły</td><td>15 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>39 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>52 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>90 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +55 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 … 55 Hz, amplituda 1 mm</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Napięcie przełączania, maksymalne</td><td>250 VAC</td></tr><tr><td colspan="2">Prąd przełączenia, maksimum</td><td>5 A</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>1 250 W</td></tr><tr><td colspan="2">Element przełączający</td><td>1 zestyki (NC)</td></tr><tr><td colspan="2">Czas do gotowości, maksimum</td><td>50 ms</td></tr><tr><td colspan="2">Częstotliwość wyłączania, minimalne</td><td>5 Hz</td></tr><tr><th colspan="3">Wskaźnik stanu</th></tr><tr><td colspan="2">Uwaga (zintegrowany wskaźnik, status)</td><td>Dioda LED świeci się, gdy osłona jest zamknięta.</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Actuator must be ordered separately.</td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie (aktywator)</td><td>BPS 300 ,BPS 303,BPS 303 SS</td></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>SRB-E-301ST,SRB-E-201LC</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.</td></tr>
</tbody>
</table>
