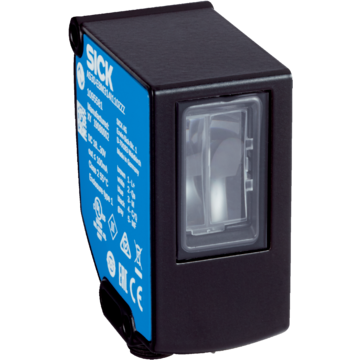

AS30-PBM314I110ZZZ - 1095583
Czujnik matrycowy SICK do pozycjonowania i prowadzenia krawędzi wstęgi, system odbiciowy, IO-Link, zakres pomiarowy 30 mm, powtarzalność 0,2 mm, zasięg odczytu do 25 mm, wyjście analogowe 4-20 mA, częstotliwość 500 Hz, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki matrycowe, AS30, AS30-PBM314I110ZZZ, Interfejs komunikacyjny: IO-Link, Typ czujnika: System odbiciowy, Zasada działania: Prowadzenie krawędzi wstęgi, Pozycjonowanie, Zasada działania (ustawienie domyślne): Pozycjonowanie, Nadajnik światła: LED, Zakres pomiarowy / zasięg odczytu: 30 mm / 25 mm, Wyjście przełączające: Push-Pull: PNP/NPN, Typ przyłącza – szczegóły: Wtyk M12, 5-biegunowy, Powtarzalność: 0,2 mm, Częstotliwość przełączania: 500 Hz, Wyjście analogowe: 4 mA ... 20 mA
| Cechy | ||
|---|---|---|
| Typ czujnika | System odbiciowy | |
| Zasada działania | Prowadzenie krawędzi wstęgi, Pozycjonowanie | |
| Zasada działania (ustawienie domyślne) | Pozycjonowanie | |
| Wymiary (szer. x wys. x głęb.) | 31 mm x 62 mm x 52,2 mm | |
| Zasięg odczytu | ≤ 25 mm | |
| Kształt obudowy | Prostopadłościenny | |
| Zakres pracy | 20 mm ... 30 mm | |
| Zakres pomiarowy | 30 mm | |
| Najmniejszy wykrywalny obiekt (MDO) | 0,2 mm | |
| Nadajnik światła | LED, biały | |
| Długość fali | 400 nm ... 700 nm | |
| Rozmiar plamki świetlnej | 39 mm x 12,2 mm | |
| Powtarzalność | 0,2 mm | |
| Liniowość (wartość pozycji) | ± 2 % | |
| Rozdzielczość | 0,1 mm | |
| Rodzaj ustawiania | IO-Link, Wyświetlacz | |
| Konfiguracja Teach-in | Wykrywanie krawędzi Detekcja zakresu |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 18 V ... 30 V | |
| Tętnienia resztkowe | ≤ 5 V | |
| Pobór prądu | < 3,1 W | |
| Częstotliwość przełączania | 500 Hz | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjścia przełączającego (napięcie) | Przeciwtakt: PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V | |
| Wyjście analogowe | 4 mA ... 20 mA | |
| Rozdzielczość wyjścia analogowego | 12 bit | |
| Częstotliwość wyjścia analogowego | 1 ms | |
| Prąd wyjściowy Imaks. | < 100 mA | |
| Czas inicjalizacji | 0,48 s | |
| Typ przyłącza | Wtyk M12, 5-biegunowy | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Masa | 250 g | |
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Materiał układu optycznego | Szkło | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| VendorID | 26 | |
| DeviceID HEX | 0x800207 | |
| DeviceID DEC | 8389127 | |
| Czas cyklu | > 1,1 ms | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –25 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270906 | |
| ECLASS 5.1.4 | 27270906 | |
| ECLASS 6.0 | 27270906 | |
| ECLASS 6.2 | 27270906 | |
| ECLASS 7.0 | 27270906 | |
| ECLASS 8.0 | 27270906 | |
| ECLASS 8.1 | 27270906 | |
| ECLASS 9.0 | 27270906 | |
| ECLASS 10.0 | 27270906 | |
| ECLASS 11.0 | 27270906 | |
| ECLASS 12.0 | 27270906 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.250 kg | |
| Masa jednostkowa netto | 0.25 kg | |
| Jednostka objętości | 1078 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084450365 | |
