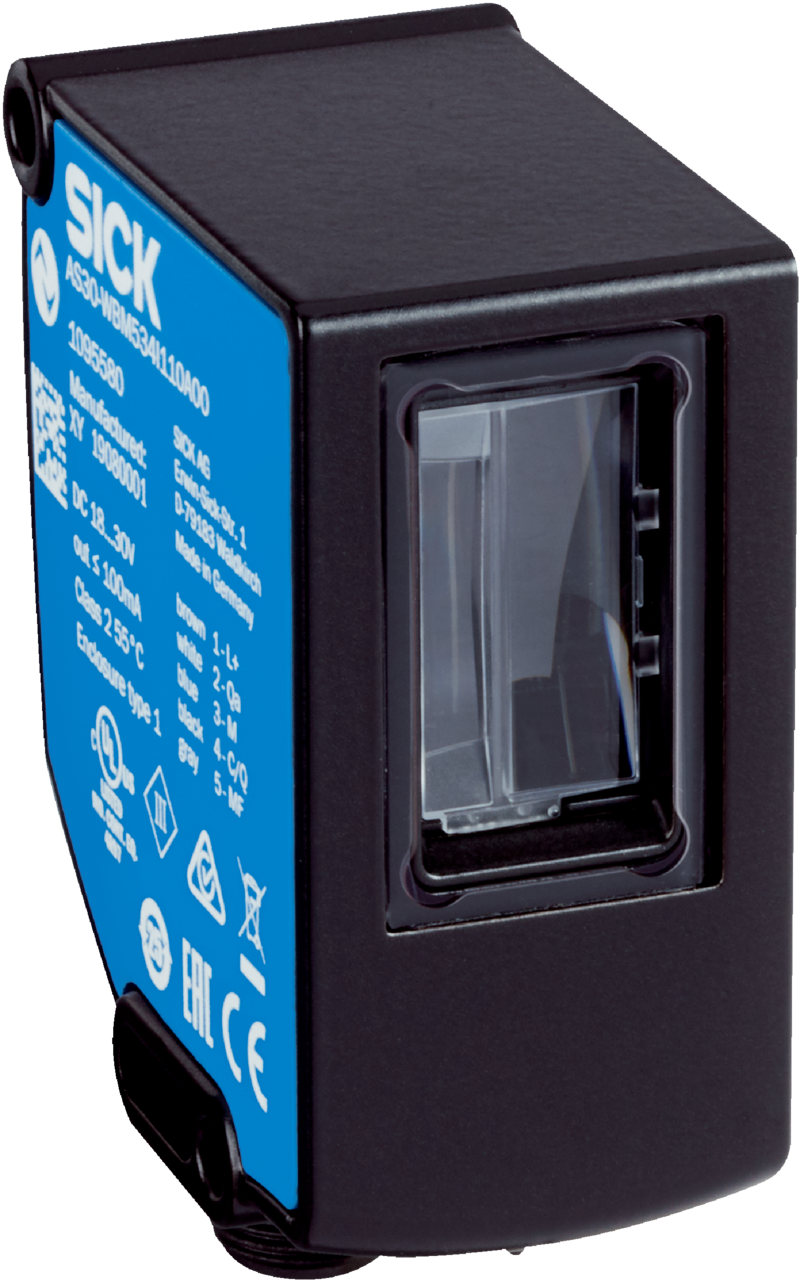

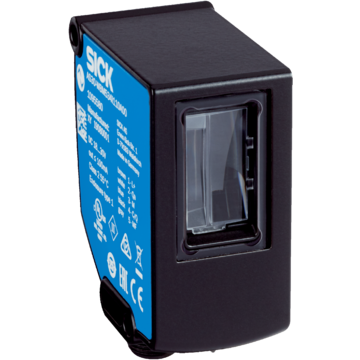

AS30-WBM534I220A00 - 1095580

Czujnik matrycowy SICK, tryb odbiciowy/odbłyśnikowy, IO-Link, pomiar szerokości, LED, zakres 50/100 mm, wyjście analogowe 4–20 mA, wtyk M12, powtarzalność 0,05 mm, IP67.

AS30-WBM534I220A00 - 1095580

Dodaj do porównania Usuń z porównania

824,16 €

1 013,72 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent

Opisy produktu

Czujniki matrycowe, AS30, AS30-WBM534I220A00, Interfejs komunikacyjny: IO-Link, Typ czujnika: System odbiciowy, Tryb odbłyśnikowy, Zasada działania: Prowadzenie krawędzi wstęgi, Pozycjonowanie, Pomiar szerokości, Pomiar w punkcie środkowym, Zasada działania (ustawienie domyślne): Pomiar szerokości, Nadajnik światła: LED, Zakres pomiarowy / zasięg odczytu: 50 mm / 100 mm, Wyjście przełączające: Push-Pull: PNP/NPN, Typ przyłącza – szczegóły: Wtyk M12, 5-biegunowy, Powtarzalność: 0,05 mm, Częstotliwość przełączania: 500 Hz, Wyjście analogowe: 4 mA ... 20 mA

Cechy
Typ czujnika System odbiciowy, Tryb odbłyśnikowy
Zasada działania Prowadzenie krawędzi wstęgi, Pozycjonowanie, Pomiar szerokości, Pomiar w punkcie środkowym
Zasada działania (ustawienie domyślne) Pomiar szerokości
Wymiary (szer. x wys. x głęb.) 31 mm x 62 mm x 52,2 mm
Zasięg odczytu ≤ 100 mm
Kształt obudowy Prostopadłościenny
Zakres pracy 90 mm ... 110 mm
Zakres pomiarowy 50 mm
Najmniejszy wykrywalny obiekt (MDO) 0,5 mm
Nadajnik światła LED, biały
Długość fali 400 nm ... 700 nm
Rozmiar plamki świetlnej 62,5 mm x 13,2 mm
Powtarzalność 0,05 mm
Liniowość (wartość pozycji) ± 2 %
Rozdzielczość 1 µm
Rodzaj ustawiania IO-Link, Wyświetlacz
Konfiguracja Teach-in Wykrywanie krawędzi
Detekcja zakresu
Mechanika/elektryka
Napięcie zasilające 18 V ... 30 V
Tętnienia resztkowe ≤ 5 V
Pobór prądu < 3,1 W
Częstotliwość przełączania 500 Hz
Wyjście przełączające Push-Pull: PNP/NPN
Wyjścia przełączającego (napięcie) Przeciwtakt: PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V
Wyjście analogowe 4 mA ... 20 mA
Rozdzielczość wyjścia analogowego 12 bit
Częstotliwość wyjścia analogowego 1 ms
Prąd wyjściowy Imaks. < 100 mA
Czas inicjalizacji 0,48 s
Typ przyłącza Wtyk M12, 5-biegunowy
Klasa ochrony III
Układy zabezpieczające Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji
Wyjście Q chronione przed zwarciem
Tłumienie impulsów zakłócających
Stopień ochrony IP67
Masa 250 g
Materiał obudowy Cynkowy odlew ciśnieniowy
Materiał układu optycznego Z powłoką antyrefleksyjną
Interfejs komunikacyjny
IO-Link
VendorID 26
DeviceID HEX 0x80020A
DeviceID DEC 8389130
Czas cyklu > 1,1 ms
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy –10 °C ... +55 °C
Temperatura otoczenia podczas przechowywania –25 °C ... +75 °C
Odporność na udary Wg IEC 60068
Nr pliku UL NRKH.E181493 & NRKH7.E181493
Smart Task
Oznaczenie Smart Task Logika podstawowa
Funkcja logiczna Bezpośrednie
I
LUB
Okno
Sygnał przełączający
Sygnał przełączający QL1 Wyjście przełączające
Sygnał przełączający QL2 Wyjście przełączające
Certyfikaty
EU declaration of conformity Tak
UK declaration of conformity Tak
ACMA declaration of conformity Tak
Moroccan declaration of conformity Tak
China-RoHS Tak
Certyfikat cULus Tak
IO-Link Tak
Bezpieczeństwa fotobiologicznego (IEC EN 62471) Tak
Klasyfikacje
ECLASS 5.0 27270906
ECLASS 5.1.4 27270906
ECLASS 6.0 27270906
ECLASS 6.2 27270906
ECLASS 7.0 27270906
ECLASS 8.0 27270906
ECLASS 8.1 27270906
ECLASS 9.0 27270906
ECLASS 10.0 27270906
ECLASS 11.0 27270906
ECLASS 12.0 27270906
ETIM 5.0 EC001820
ETIM 6.0 EC001820
ETIM 7.0 EC001820
ETIM 8.0 EC001820
UNSPSC 16.0901 39121528
Dane dotyczące cła
Masa jednostkowa 0.261 kg
Masa jednostkowa netto 0.261 kg
Jednostka objętości 1078 Cubic Centimetres (cm³)
Kraj pochodzenia Niemcy
EAN 4047084448362
