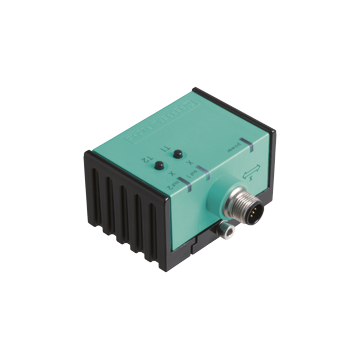

INX360D-F99-U2E2-V15 - 206773

1-osiowy czujnik wychylenia firmy Pepperl+Fuchs, czujnik inercyjny, homologacja E1, zakres 0 ... 360°, wyjście 0 ... 5 V, 2 wyjścia programowalne, odporność na wstrząsy, odporność na zakłócenia 100 V/m, konektor M12-5pin

INX360D-F99-U2E2-V15 - 206773

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

1 728,00 zł

2 125,44 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent

Opisy produktu

Najważniejsze parametry czujnika nachylenia INX360D-F99-U2E2-V15

  • Zatwierdzenie typu E1
  • Zakres pomiarowy 0 ... 360 °
  • Wyjście analogowe 0 V ... 5 V.
  • Ustawialne wartości graniczne oceny
  • 2 programowalne wyjścia przełączające
  • Wysoka odporność na wstrząsy
  • Zwiększona odporność na zakłócenia 100 V / m
Ogólne specyfikacje
Typ Czujnik nachylenia, 1-osiowy
Zakres pomiaru 0 ... 360 °
Absolutna dokładność ≤ ± 0.5 °
Opóźnienie odpowiedzi ≤ 20 ms
Rozdzielczość ≤ 0,1 °
Powtarzalność ≤ ± 0,1 °
Wpływ temperatury ≤ 0,027 ° / K
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 390 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania LED, zielony
Wskaźnik Teach-In 2 diody LED żółte (stan przełączenia), migają
Przycisk 2 przyciski (programowanie punktów przełączania, programowanie zakresu oceny)
Stan przełączania 2 żółte diody LED: stan przełączania (każde wyjście)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Prąd zasilania bez obciążenia ≤ 25 mA
Opóźnienie czasowe przed dostępnością ≤ 200 ms
Przełączanie wyjścia
Typ wyjścia 2 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem
Prąd pracy SU18: 8 mm
SU18 / 35: 25 mm
SU19: 8 mm
Spadek napięcia ≤ 3 V.
Wyjście analogowe
Typ wyjścia 1 napięcie wyjściowe 0 ... 5 V.
Rezystor obciążenia ? 1 kΩ
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia 100 g zgodny z DIN EN 60068-2-27
Standardy EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Zatwierdzenie E1 10R-04
Warunki otoczenia
Temperatura otoczenia -40 ... 85 ° C (-40 ... 185 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia 5-stykowe złącze M12 x 1
Materiał obudowy PA
Stopień ochrony IP68 / IP69K
Masa 240 g
Ustawienia fabryczne
Wyjście przełączające 1 -30 ° ... 30 °
Wyjście przełączające 2 -30 ° ... 30 °
Wyjście analogowe -45 ° ... 45 °
