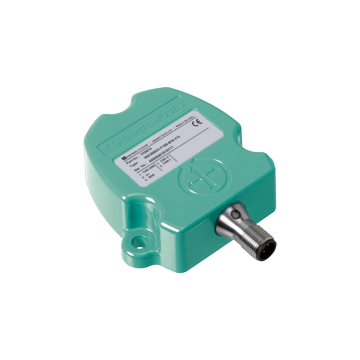

INX360DH-F199-B16-V15 - 310474
1-osiowy czujnik wychylenia firmy Pepperl+Fuchs, wzmocniona obudowa, wysoka dokładność ? ± 0,15°, interfejs CANopen, 1-osiowa z zakresem pomiarowym 360° , konektor M12-5pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry czujnika nachylenia INX360DH-F199-B16-V15
- Solidna obudowa
- Wysoka dokładność ? ± 0,15 °
- Interfejs CANopen
- 1 oś z zakresem pomiarowym 360 °
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Czujnik nachylenia, 1-osiowy | |
| Opóźnienie czasowe przed dostępnością | 150 ms | |
| Zakres pomiaru | 0 ... 360 ° | |
| Absolutna dokładność | ≤ ± 0.15 ° | |
| Opóźnienie odpowiedzi | ≤ 25 ms | |
| Rozdzielczość | ≤ 0,01 ° | |
| Wpływ temperatury | ≤ 0,004 ° / K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 700 a przy 40 °C | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik stanu | dual-LED, zielony / czerwony | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 65 mA przy 10 V DC ≤ 60 mA przy 24 V DC |
|
| Interfejs | ||
| Typ interfejsu | CANopen | |
| Profil urządzenia | DS 410 | |
| Szybkość transmisji | 20 ... 1000 kBit / s, programowalny, ustawienie fabryczne 125 kBit / s | |
| ID węzła | 1 ... 127, programowalny, ustawienie fabryczne do jednego miejsca po przecinku | |
| Sterownik wyjściowy | urządzenie nadawczo-odbiorcze zgodnie z ISO 11898, izolowane galwanicznie za pomocą transoptorów | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| odporność na zakłócenia | EN 61000-6-2 | |
| Emitowane zakłócenia | EN 61000-6-4 | |
| Odporność na wstrząsy i uderzenia | DIN EN 60068-2-27, 100 gi, 6 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 20 g, 10 ... 2000 Hz | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe, złącze M12 x 1, kodowanie A | |
| Materiał obudowy | aluminium, odporne na korozję | |
| Stopień ochrony | IP68 / IP69 | |
| Masa | około 200 g | |
