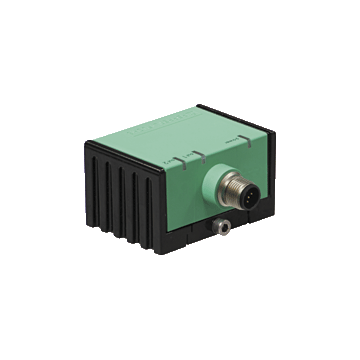

INY030D-F99-2I2E2-V17 - 222356

2-osiowy czujnik wychylenia firmy Pepperl+Fuchs, homologacja E1, zakres -15° ... +15°, wyjście 4 ... 20 mA, odporność na wstrząsy, odporność na zakłócenia 100 V/m, konektor M12-8pin

INY030D-F99-2I2E2-V17 - 222356

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

2 284,00 zł

2 809,32 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent

Opisy produktu

Najważniejsze parametry czujnika nachylenia INY030D-F99-2I2E2-V17

  • Zatwierdzenie typu E1
  • Zakres pomiarowy -15 ° ... + 15 °
  • Wyjście analogowe 4 mA ... 20 mA
  • Stałe limity oceny
  • Wysoka odporność na wstrząsy
  • Zwiększona odporność na zakłócenia 100 V / m
Ogólne specyfikacje
Typ Czujnik nachylenia, 2-osiowy
Zakres pomiaru -15 ... 15 °
Absolutna dokładność ≤ ± 0.2 °
Opóźnienie odpowiedzi ≤ 25 ms
Rozdzielczość ≤ 0,01 °
Powtarzalność ≤ ± 0,02 °
Wpływ temperatury ≤ 0,004 ° / K
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 304 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania LED, zielony
Stan przełączania 2 żółte diody LED: stan przełączania (każde wyjście)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Prąd zasilania bez obciążenia ≤ 25 mA
Opóźnienie czasowe przed dostępnością ≤ 200 ms
Przełączanie wyjścia
Typ wyjścia 2 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem
Prąd pracy SU18: 8 mm
SU18 / 35: 25 mm
SU19: 8 mm
Spadek napięcia ≤ 3 V.
Wyjście analogowe
Typ wyjścia 2 wyjścia prądowe 4 ... 20 mA
(jedno wyjście na każdą oś)
Rezystor obciążenia 0 ... 200 Ω przy U B = 10 ... 18 V
0 ... 500 Ω przy U B = 18 ... 30 V
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia 100 g zgodny z DIN EN 60068-2-27
Standardy EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, źródło zasilania klasy 2
Zatwierdzenie E1 10R-04
Warunki otoczenia
Temperatura otoczenia -40 ... 85 ° C (-40 ... 185 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia 8-stykowe złącze M12 x 1
Materiał obudowy PA
Stopień ochrony IP68 / IP69K
Masa 240 g
Ustawienia fabryczne
Wyjście analogowe (X) -15 ° ... 15 °
Wyjście analogowe (Y) -15 ° ... 15 °
Wyjście przełączające (X) -15 ° ... 15 °
Wyjście przełączające (Y) -15 ° ... 15 °
