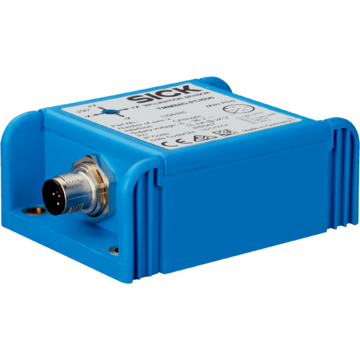

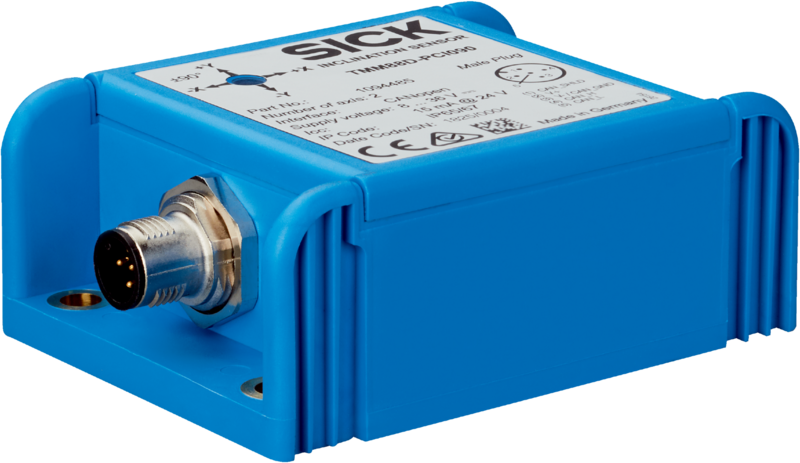

TMM88D-PCI090S05 - 1101884
Dynamiczny czujnik przechyłu SICK, 2 osie, zakres ±90°, rozdzielczość 0,01°, interfejs CANopen, gniazdo M12, gniazdo ID 19, prędkość transmisji 500 kb/s, IP67/IP69K, programowalny.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki bezwładnościowe, TMS/TMM88 Dynamic, TMM88D-PCI090S05, Liczba osi: 2, Zakres pomiarowy: ± 90°, Rozdzielczość: 0,01°, Interfejs komunikacyjny: CANopen, Programowalny/parametryzowalny: tak, Interfejs do programowania: Za pomocą narzędzia PGT-12-Pro, Materiał obudowy: Tworzywo sztuczne (PBT), Typ przyłącza: Wtyk, Gniazdo, 1x, 1x, M12, M12, 5 pinów, 5 pinów, Cecha wyróżniająca: Identyfikator węzła 19, szybkość transmisji danych 500 kb/s, wartości są zapisane jako parametry domyślne, dzięki czemu po resecie czujnika są ponownie dostępne
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Identyfikator węzła 19 Szybkość transmisji danych 500 kb/s Wartości są zapisane jako parametry domyślne, dzięki czemu po resecie czujnika są ponownie dostępne |
|
| Standardowe urządzenie referencyjne | TMM88D-PCI090, 1094485 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 619 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba osi | 2 | |
| Zakres pomiarowy | ± 90° | |
| Rozdzielczość | 0,01° | |
| Statyczna dokładność pomiaru | ± 0,3° | |
| Dynamiczna dokładność pomiaru | ± 0,5° | |
| Współczynnik temperatury (punkt zerowy) | Typ. ±0,01°/K | |
| Częstotliwość graniczna | 0,1 Hz ... 25 Hz, 8. rzędu (z filtrem cyfrowym) | |
| Czas tłumienia zakłóceń dla filtrów syntezy czujników | 100 ms ... 10.000 ms | |
| Częstotliwość próbkowania | 200 Hz | |
| Dodatkowe informacje | ||
| Nachylenie (kąt Eulera) | ± 90° (Pitch) ± 180° (Roll) |
|
| Nachylenie (kwaternion) | Część skalarna w, części wektorowe x, y, z | |
| Przyspieszenie | ± 8 g (oś x, y, z) | |
| Wskaźnik obrotu | ± 250 °/s (oś x, y, z) | |
| Interfejsy | ||
| Interfejs komunikacyjny | CANopen | |
| Profil urządzenia | CiA DSP-410 | |
| Ustawienie adresu | 0…127, default: 19 | |
| Prędkość przesyłania danych (w bit/s) | 10 kbit/s ... 1.000 kbit/s, domyślnie: 500 kb/s | |
| Informacje o stanie | Przy użyciu diody LED sygnalizującej stan | |
| Zakończenie magistrali | Za pośrednictwem terminatora | |
| Dane parametryczne | Punkt zerowy Częstotliwość graniczna Czas tłumienia usterek Synteza czujników Wartość Preset Odwrócenie kierunku zliczania |
|
| Programowalny/parametryzowalny | Za pomocą narzędzia PGT-12-Pro | |
| Czas inicjalizacji | 120 ms | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, Gniazdo, 1x, 1x, M12, M12, 5 pinów, 5 pinów | |
| Napięcie zasilające | 8 V DC ... 36 V DC | |
| Pobór prądu | < 15 mA @ 24 V | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wymiary | 66 mm x 90 mm x 36 mm | |
| Masa | 200 g | |
| Materiał, obudowa | Tworzywo sztuczne (PBT) | |
| Dane dotyczące otoczenia | ||
| EMC | EN 61326-1, EN ISO 14982, EN ISO 13309 | |
| Stopień ochrony | IP67 IP69K |
|
| Zakres temperatury roboczej | –40 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +85 °C | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Odporność na drgania | 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EAC / DoC | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270790 | |
| ECLASS 5.1.4 | 27270790 | |
| ECLASS 6.0 | 27270790 | |
| ECLASS 6.2 | 27270790 | |
| ECLASS 7.0 | 27270790 | |
| ECLASS 8.0 | 27270790 | |
| ECLASS 8.1 | 27270790 | |
| ECLASS 9.0 | 27270790 | |
| ECLASS 10.0 | 27271101 | |
| ECLASS 11.0 | 27271101 | |
| ECLASS 12.0 | 27271101 | |
| ETIM 5.0 | EC001852 | |
| ETIM 6.0 | EC001852 | |
| ETIM 7.0 | EC001852 | |
| ETIM 8.0 | EC001852 | |
| UNSPSC 16.0901 | 41111613 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.231 kg | |
| Masa jednostkowa netto | 0.231 kg | |
| Jednostka objętości | 1440 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
