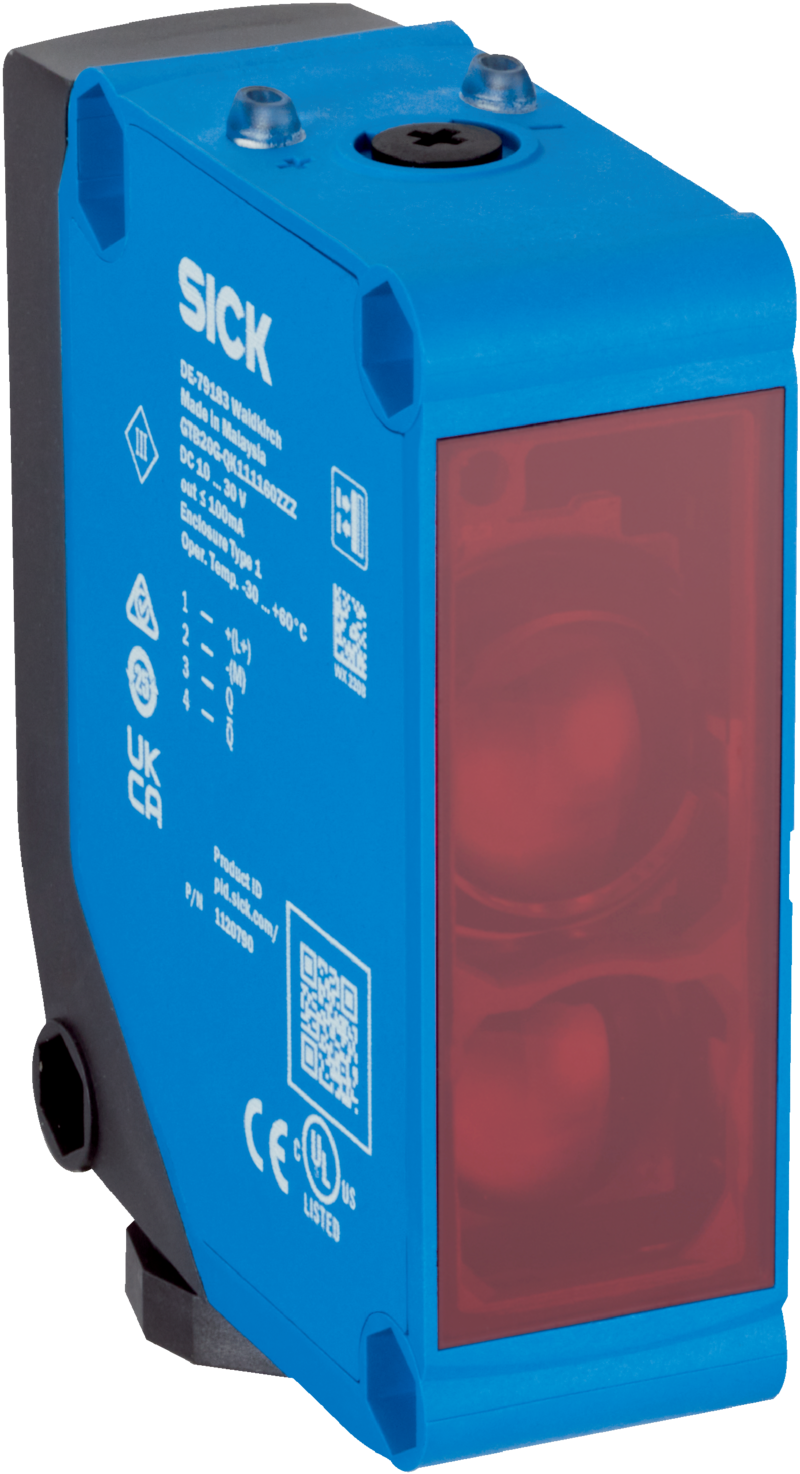

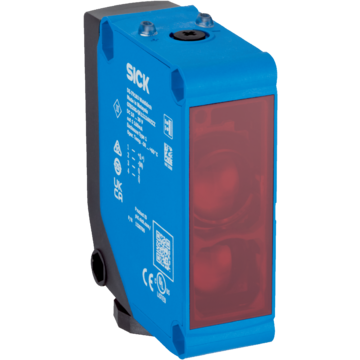

GTB20M-QLRC1160ZZZ - 1119846
Fotoprzekaźnik odbiciowy SICK, tłumienie tła, zasięg 0,005–3 m, przekaźnik SPDT, światło podczerwone, potencjometr, zaciski 5-pin, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, G20, GTB20M-QLRC1160ZZZ, Zasięg min./maks.: 0,005 m / 3 m, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: Przekaźnik, SPDT, z bezpieczną separacją elektryczną, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przyłącze zaciskowe, 5 złączy zaciskowych, Nadajnik światła: LED, Rodzaj światła: Światło podczerwone, Materiał obudowy: ABS, Rodzaj ustawiania: Potencjometr, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 0,005 m | |
| Maks. zasięg wykrywania | 3 m | |
| Zakres ustawienia wartości progowej przełączania dla tłumienia tła | 0,1 m ... 3 m | |
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%) | 200 mm, przy odległości 1000 mm | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Światło podczerwone | |
| Kształt plamki świetlnej | Prostokątny | |
| Rozmiar plamki świetlnej (odległość) | Ø 28 mm (500 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,5° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 850 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Potencjometr | Do ustawiania zasięgu, 7 obrotów | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Stale wył.: brak obiektu |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Instalacja elektryczna | ||
| Napięcie zasilające Ue | 24 V AC/DC ... 240 V AC/DC | |
| Tętnienia resztkowe | < 10 % | |
| Kategoria użytkowa | DC-13 (wg EN 60947-1) AC-15 (wg EN 60947-1) |
|
| Pobór prądu | ≤ 10 mA, bez obciążenia. Przy 230 V AC/DC ≤ 45 mA, bez obciążenia. Przy 24 V AC/DC |
|
| Klasa ochrony | II | |
| Wyjście cyfrowe | ||
| Liczba | 2 (Komplementarne) | |
| Rodzaj | Przekaźnik, SPDT, z bezpieczną separacją elektryczną | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC UL: 4 A@250 V AC, general use 4 A @ 250 V AC, resistive (NO) 3 A @ 250 V AC, resistive (NC) 4 A @ 24 V DC, NO, general use 3 A @ 24 V DC, NC, general use R300/B300 (NO contacts only) |
|
| Czas odpowiedzi | ≤ 15 ms | |
| Częstotliwość przełączania | 10 Hz | |
| Przyporządkowanie styków/żył | ||
| BN 1 | L/(+) | |
| BU 2 | N/(-) | |
| WH 3 | Relay COM | |
| BK 4 | Relay NO Wyjście przekaźnikowe, załączane przez światło, obiekt obecny → wyjście HIGH |
|
| GY 5 | Relay NC | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 23,5 mm x 74,5 mm x 63 mm | |
| Przyłącze | Przyłącze zaciskowe, 5 złączy zaciskowych | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, ABS | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Masa | Ok. 90 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –30 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło słoneczne: ≤ 20.000 lx | |
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2, EN 61000-6-3 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat cRUus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.157 kg | |
| Masa jednostkowa netto | 0.157 kg | |
| Jednostka objętości | 728 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084518027 | |
