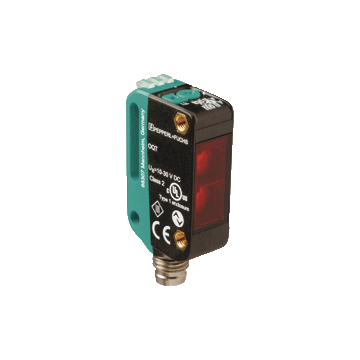

OQT150-R100-2EP-IO-V31-IR - 267075-100411
Czujnik optyczny odbiciowy z triangulacją (Sbr) firmy Pepperl+Fuchs, zakres 20 ... 150 mm, podczerwień, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 217 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
701,00 zł
862,23 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z triangulacją (Sbr) OQT150-R100-2EP-IO-V31-IR
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Technologia Multi Pixel (MPT) - elastyczność i możliwości dostosowania
- Działanie w podczerwieni
- Zmniejszenie różnorodności urządzeń - kilka punktów przełączania w obrębie jednego czujnika
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Niska wrażliwość na kolor docelowy
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Przełączający Czujnik odbicowy z rdzeniem pomiarowym, zasięg wykrywania 150 mm, światło czerwone, IO-Link, 2 x wyjście push-pull, wtyczka M8 |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 5 ... 150 mm | |
Minimalny zakres wykrywania | 5 ... 20 mm | |
Maksymalny zasięg wykrywania | 5 ... 150 mm | |
Zakres regulacji | 20 ... 150 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane światło podczerwone 850 nm | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Różnica czarno-biała (6% / 90%) | < 5 % przy 150 mm | |
Średnica plamki świetlnej | około 12 mm przy odległości 150 mm | |
Kąt rozbieżności | około 4.5 ° | |
Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 600 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> ciągłe włączenie - przełącznik wyjścia aktywny <br> ciągłe wyłączenie - przełącznik wyjścia nieaktywny | |
Elementy sterujące | Klucz Teach-In | |
Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Profil urządzenia | Inteligentny czujnik | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 2 Bit <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x110807 (1116167) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link <br> Q2 - Pin2: NPN normalnie otwarty, PNP normalnie zamknięty | |
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Częstotliwość przełączania | 217 Hz | |
Czas odpowiedzi | 2,3 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) <br> | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 11 mm | |
Wysokość obudowy | 44,5 mm | |
Głębokość obudowy | 21.5 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | PMMA | |
Masa | około 10 g |
