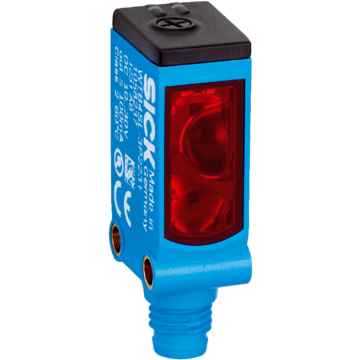

WTB4SL-3N2261 - 1058240
Fotoprzekaźnik odbiciowy SICK, laser klasy 1, zasięg 25–300 mm, NPN, potencjometr do regulacji, komplementarne wyjście, szybka reakcja, wykrywanie małych obiektów, obudowa Novodur, IP67.
Parametry produktu
Opisy produktu
Fotoprzekaźniki, W4, WTB4SL-3N2261, Maks. zasięg wykrywania: 25 mm ... 300 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M8, 4-biegunowy, Nadajnik światła: Laser, Rodzaj światła: Widzialne światło czerwone, Klasa lasera: 1, Materiał obudowy: Novodur, Rodzaj ustawiania: Potencjometr, Korpus: Prostopadłościenny
Cechy | ||
---|---|---|
Zasada działania | Fotoprzekaźnik odbiciowy | |
Szczegóły zasady działania | Tłumienie tła | |
Maks. zasięg wykrywania | 25 mm ... 300 mm | |
Zasięg wykrywania | 25 mm ... 300 mm | |
Wiązka transmisyjna | ||
Nadajnik światła | Laser | |
Rodzaj światła | Widzialne światło czerwone | |
Rozmiar plamki świetlnej (odległość) | Ø 1 mm (170 mm) | |
Parametry lasera | ||
Referencja normatywna | EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11 | |
Klasa lasera | 1 | |
Długość fali | 650 nm | |
Rodzaj ustawiania | Potencjometr, 5 obrotów | |
Zastosowania specjalne | Wykrywanie małych obiektów | |
Informacja o otworze (otworach) do mocowania | M3 | |
Charakterystyka bezpieczeństwa technicznego | ||
MTTFD | 423 lat(a) (EN ISO 13849-1) | |
DCavg | 0 % | |
Instalacja elektryczna | ||
Napięcie zasilające UB | 10 V DC ... 30 V DC | |
Tętnienia resztkowe | < 5 Vss | |
Pobór prądu | 30 mA | |
Klasa ochrony | III | |
Wyjście cyfrowe | ||
Rodzaj | NPN | |
Tryb przełączania | Załączany na jasno/ciemno | |
Prąd wyjściowy Imaks. | ≤ 100 mA | |
Czas odpowiedzi | ≤ 0,5 ms | |
Częstotliwość przełączania | 1.000 Hz | |
Funkcja wyjścia | Komplementarne | |
Układy zabezpieczające | A B C |
|
Mechanika | ||
Korpus | Prostopadłościenny | |
Szczegóły budowy | Slim | |
Wymiary (szer. x wys. x głęb.) | 12,2 mm x 41,8 mm x 17,3 mm | |
Przyłącze | Wtyk M8, 4-biegunowy | |
Materiał | ||
Obudowa | Tworzywo sztuczne, Novodur | |
Szyba przednia | Tworzywo sztuczne, PMMA | |
Masa | 100 g | |
Dane dotyczące otoczenia | ||
Stopień ochrony | IP66 IP67 |
|
Temperatura otoczenia podczas pracy | –10 °C ... +50 °C | |
Praca w rozszerzonym zakresie temperatury otoczenia | –30 °C ... +55 °C | |
Temperatura otoczenia podczas przechowywania | –30 °C ... +70 °C | |
Certyfikat RoHS | Tak | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
certyfikat ECOLAB | Tak | |
Certyfikat cULus | Tak | |
bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27270904 | |
ECLASS 5.1.4 | 27270904 | |
ECLASS 6.0 | 27270904 | |
ECLASS 6.2 | 27270904 | |
ECLASS 7.0 | 27270904 | |
ECLASS 8.0 | 27270904 | |
ECLASS 8.1 | 27270904 | |
ECLASS 9.0 | 27270904 | |
ECLASS 10.0 | 27270904 | |
ECLASS 11.0 | 27270904 | |
ECLASS 12.0 | 27270903 | |
ETIM 5.0 | EC002719 | |
ETIM 6.0 | EC002719 | |
ETIM 7.0 | EC002719 | |
ETIM 8.0 | EC002719 | |
UNSPSC 16.0901 | 39121528 | |
Dane dotyczące cła | ||
Masa jednostkowa | 37.000 g | |
Masa jednostkowa netto | 37 g | |
Jednostka objętości | 300 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Niemcy | |
EAN | 4047084250378 |
