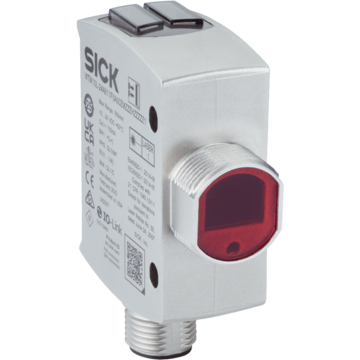

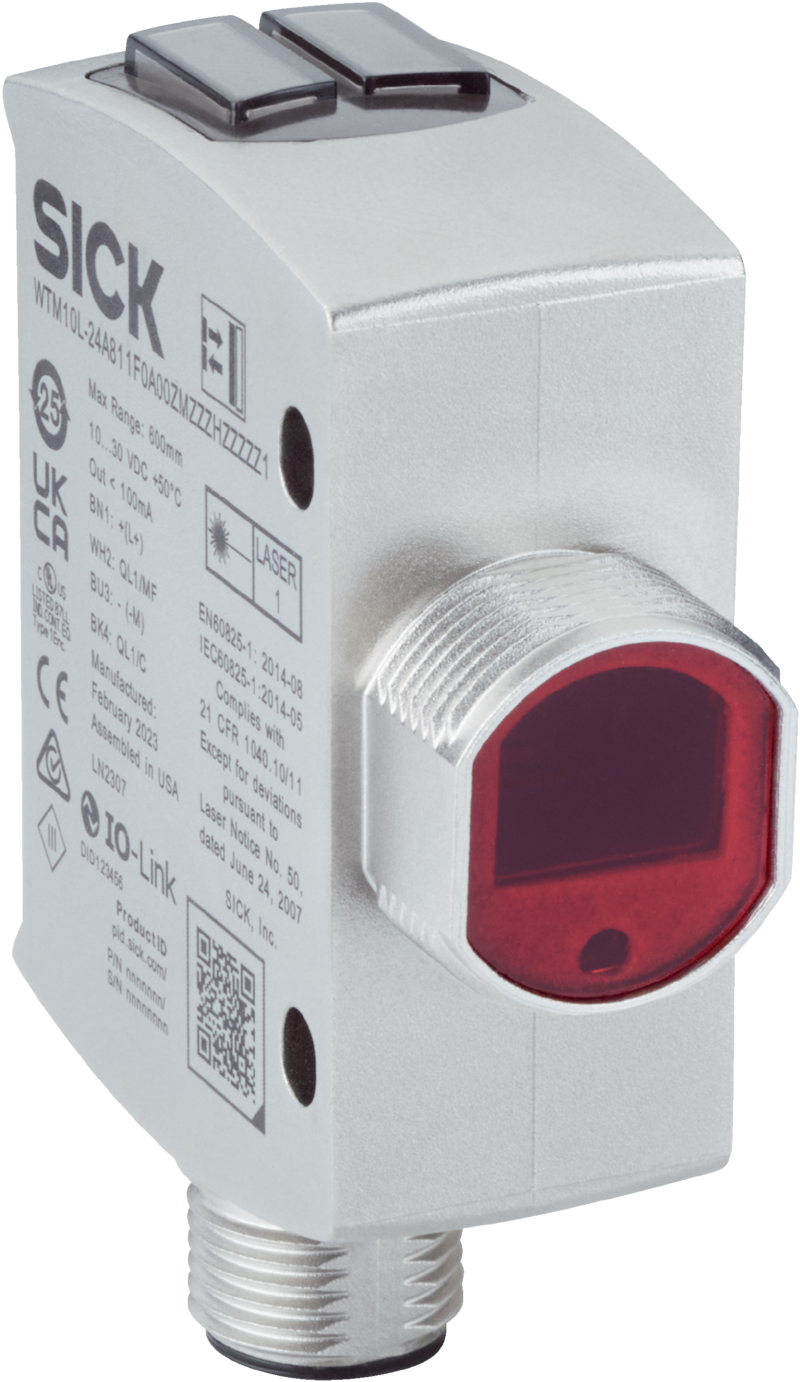

WTM10L-241612D0A00ZWZZZZZZZZZ1 - 1133544
Fotoprzekaźnik odbiciowy SICK, tłumienie tła/przedpola, MultiMode, laser klasy 1, wyjście Push-Pull, wtyk M12 4-pinowy, zasięg do 400 mm, IP69, wyświetlacz, IO-Link, hybrydowa obudowa.
Zapytaj o produkt:
WTM10L-241612D0A00ZWZZZZZZZZZ1 - 1133544 375,00 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W10, WTM10L-241612D0A00ZWZZZZZZZZZ1, Zasięg min./maks.: 25 mm / 220 mm25 mm / 300 mm25 mm / 400 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Tłumienie przedpola, MultiMode, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: Laser, Rodzaj światła: Widzialne światło czerwone, Klasa lasera: 1, Materiał obudowy: Stal nierdzewna V4A (1.4404, 316L), Rodzaj ustawiania: Wyświetlacz, IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Cechy szczególne: MultiMode, Korpus: Hybrydowa, W zakresie dostawy: Nakrętka mocująca (1x)
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, Tłumienie przedpola, MultiMode | |
| MultiMode | Tłumienie tła Tłumienie przedpola 1-punktowa konfiguracja Teach-in 2-punktowe uczenie (Teach-in) Uczenie (Teach-in) ręczne ApplicationSelect (tryb 1 – Speed, tryb 2 – Standard, tryb 3 – Precision) Pomiar |
|
| Zasięg wykrywania | ||
| Minimalny zasięg | 25 mm (Tryb 1 – Speed) 25 mm (Tryb 2 – Standard) 25 mm (Tryb 3 – Precision) |
|
| Maks. zasięg wykrywania | 220 mm (Tryb 1 – Speed) 300 mm (Tryb 2 – Standard) 400 mm (Tryb 3 – Precision) |
|
| Zakres ustawienia wartości progowej przełączania dla tłumienia tła | 25 mm ... 220 mm (Tryb 1 – Speed) 25 mm ... 300 mm (Tryb 2 – Standard) 25 mm ... 400 mm (Tryb 3 – Precision) |
|
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%) | 2 mm, przy odległości 150 mm (Tryb 1 – Speed) 4 mm, przy odległości 210 mm (Tryb 2 – Standard) 10 mm, przy odległości 300 mm (Tryb 3 – Precision) |
|
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 50 mm ... 150 mm (Tryb 1 – Speed) 50 mm ... 210 mm (Tryb 2 – Standard) 50 mm ... 300 mm (Tryb 3 – Precision) |
|
| Wartość odległości | ||
| Zakres pomiarowy | 25 mm ... 400 mm | |
| Rozdzielczość | 1 mm | |
| Powtarzalność | < 0,5 % | |
| Dokładność | < 3 % | |
| Przekazywanie wartości odległości | Za pośrednictwem IO-Link + wyświetlacz | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Laser | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | Ø 0,2 mm (150 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,0° (przy TU = +23°C) | |
| Parametry lasera | ||
| Referencja normatywna | IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11, EN 60825-1:2014, IEC 60825-1:2014 (z wyjątkiem odstępstw zgodnie Laser Notice nr 56 z 8 maja 2019 r.) | |
| Klasa lasera | 1 | |
| Długość fali | 655 nm | |
| Czas trwania impulsu | 4 µs | |
| Maksymalna moc impulsu | < 2,5 mW | |
| Średnia trwałość użytkowa | 50 000 h przy TU = +25°C | |
| Najmniejszy wykrywalny obiekt (MDO), standardowo | ||
| 0,2 mm (przy odległości 150 mm) Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) |
||
| Rodzaj ustawiania | ||
| Ekran dotykowy | Do ustawiania zasięgu oraz konfiguracji parametrów czujnika | |
| IO-Link | Do ustawiania parametrów czujnika oraz funkcji Smart Task | |
| Wskaźnik | ||
| Wyświetlacz | Wskaźnik trybu, wskaźnik stanów przełączania, wskaźnik wartości odległości, wskaźnik wartości zadanej | |
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Cechy szczególne | MultiMode | |
| Zastosowania specjalne | Wykrywanie małych obiektów, Wykrywanie obiektów poruszających się z bardzo dużą prędkością, Wykrywanie płaskich obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie obiektów o słabej remisji i nachylonych | |
| Zakres dostawy | Nakrętka mocująca (1x) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 473 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 10 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 3,4 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 5 = Qint.1 ... Qint.4 Bit 6 = stan roboczy czujnika Bit 7 ... 15 = pusty Bit 16 ... 31 = odległość do obiektu |
|
| VendorID | 26 | |
| DeviceID HEX | 0x80032D | |
| DeviceID DEC | 8389421 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | ≤ 25 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Rodzaj | Push-Pull: PNP/NPN, Indywidualna możliwość ustawiania | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Właściwość trybu przełączania | Indywidualna możliwość ustawiania | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,0 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB-1,0 V / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | 1,8 ms (Tryb 1 – Speed) 5 ms (Tryb 2 – Standard) 15 ms (Tryb 3 – Precision) |
|
| Dokładność powtarzalności (czas odpowiedzi) | < 0,5 % | |
| Częstotliwość przełączania | 275 Hz (Tryb 1 – Speed) 100 Hz (Tryb 2 – Standard) 30 Hz (Tryb 3 – Precision) |
|
| Przyporządkowanie styków/żył | ||
| BN 1 | + (L+) | |
| WH 2 | Ǭ L1 /MF Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 LOW (tłumienie tła) Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 LOW (tłumienie przedpola) Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| BU 3 | - (M) | |
| BK 4 | QL1/C Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 HIGH (tłumienie tła) Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 HIGH (tłumienie przedpola) Komunikacja IO-Link C Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Mechanika | ||
| Korpus | Hybrydowa | |
| Wymiary (szer. x wys. x głęb.) | 18 mm x 57 mm x 42,2 mm | |
| Przyłącze | Wtyk M12, 4-pinowy | |
| Materiał | ||
| Obudowa | Metal, Stal nierdzewna V4A (1.4404, 316L) | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Pokrywa wyświetlacza | Tworzywo sztuczne, PMMA | |
| LED | Tworzywo sztuczne, ABS | |
| Wtyk | Metal, Stal nierdzewna V4A (1.4404, 316L) | |
| Masa | Ok. 100 g | |
| Maks. moment dokręcenia śrub mocujących | 0,56 Nm | |
| Maks. moment dokręcenia śrub mocujących M18 | 2 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) IP69 (zastępuje IP69K wg normy ISO 20653: 2013-03) |
|
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Czas nagrzewania | Przestrzegać minimalnego czasu nagrzewania wstępnego wynoszącego 15 minut | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 15.000 lx Światło słoneczne: ≤ 15.000 lx |
|
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2, Czujnik spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) w środowiskach przemysłowych (klasa zabezpieczenia przed zakłóceniami A). W przypadku użycia w lokalach mieszkalnych może on spowodować zakłócenia radiowe. | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający ǬL1 | Wyjście przełączające | |
| Diagnostyka | ||
| Temperatura urządzenia | ||
| Zakres pomiarowy | Bardzo zimne, zimne, umiarkowane, ciepłe, gorące | |
| Status urządzenia | Tak | |
| Szczegółowy status urządzenia | Tak | |
| Licznik roboczogodzin | Tak | |
| Licznik godzin pracy z funkcją resetowania | Tak | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.162 kg | |
| Masa jednostkowa netto | 0.162 kg | |
| Jednostka objętości | 756 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
| EAN | 4047084537646 | |
