OPT1505

Czujnik optyczny do kontroli przenośników rolkowych frimy Wenglor, strefa działania = 900 mm, histereza = < 5 %, wyjście PNP NC, zasilanie 23...27,8 V DC, konektor M12-4 pin, IP65

OPT1505

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

212,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Oszczędność energii dzięki EcoMode
  • Zoptymalizowana wydajność
  • Szybkie podłączenie
  • Regulowana odległości przełączania
  • Oszczędzająca czas instalacja z systemem szybkiego montażu
Czujniki te zostały specjalnie zaprojektowane do stosowania w przenośnikach rolkowych akumulacyjnych. Ich zwarta konstrukcja pozwala na montaż między rolkami poniżej poziomu transportu. Precyzyjne tłumienie tła umożliwia niezawodne wykrywanie nawet czarnych obiektów z odległości do 900 mm. Skalowany regulator odległości przełączania zapewnia szybką i prostą regulację żądanej odległości. Dzięki innowacyjnemu systemowi szybkiego montażu i szybkiemu okablowaniu czujnik jest zainstalowany i gotowy do użycia w mgnieniu oka.

Parametry optyki
Zakres 900 mm
Histereza przełączania < 5 %
Rodzaj światła Światło podczerwone
Długość fali 860 nm
Żywotność (T = +25 °C) 100000 h
Grupa ryzyka (EN 62471) 1
Max. natężenie światła otoczenia 90000 Lux
Kąt otwarcia 3 °
Dane elektryczne
Zasilanie 23...27,8 V DC
Konsumpcja czujnika (Ub = 24 V) < 16 mA
EcoMode tak
Częstotliwość przełączania 100 Hz
Czas odpowiedzi 5 ms
Dryft temperaturowy < 5 %
Zakres temperatury -40...60 °C
Ilość wyjść 1
Spadek napięcia na wyjściu < 0,9 V
PNP max. prąd przełączania 200 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Logika tak
Pojedyncze rozładowanie tak
Block Forwarding tak
Zawór membranowy tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Długość przewodu 200 cm
Zawór
Numer zaworu K03
Zasilanie zaworu 21,6...26,4 V
Konsumpcja zaworu 42 mA
Zakres temperatury pracy zaworu -10...55 °C
Ciśnienie pracy 0...8 bar
Szerokość nominalna 0,9 mm
Przepływ nominalny 1 -> 2 22 NL/min
Przepływ nominalny 2 -> 3 25 NL/min
Rura złącza linii zasilającej 2× 8×1
Dystans roboczy 4×1
Funkcja zaworu 3/2 drogowe
Częstotliwość przełączania NO
Wyjście
PNP NC tak

Instrukcja obsługi OPT1505_instrukcja.pdf
Karta katalogowa OPT1505_karta_katalogowa.pdf

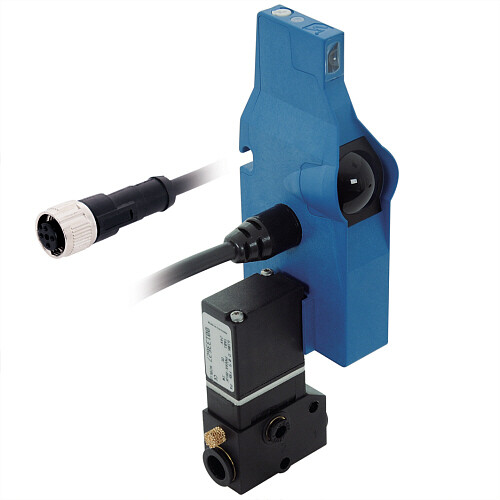

Zdjęcie poglądowe OPT1505.jpg

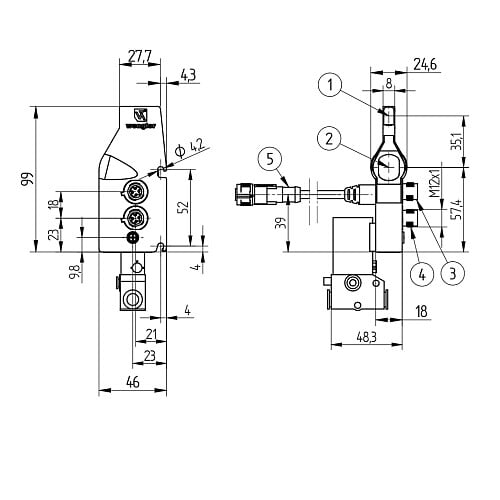

Rysunek techniczny OPT1505_01.jpg
