OPT1542

Czujnik optyczny do kontroli przenośników rolkowych frimy Wenglor, strefa działania = 900 mm, histereza = < 5 %, wyjście PNP / NO lub NC, zasilanie 20,6...30 V DC, konektor M12-4 pin, IP65

OPT1542

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

241,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Oszczędność energii dzięki EcoMode
  • Zwiększona pojemność
  • Zoptymalizowana wydajność
  • Oszczędzające czas pierwsze uruchomienie z systemem szybkiego montażu i szybkim okablowaniem
  • Ustawienia bezprzewodowe przez NFC
Czujniki te zostały specjalnie zaprojektowane do stosowania w przenośnikach rolkowych akumulacyjnych. Ich zwarta konstrukcja pozwala na montaż między rolkami poniżej poziomu transportu. Precyzyjne tłumienie tła umożliwia niezawodne wykrywanie nawet czarnych obiektów z odległości do 900 mm. Ustawienia wprowadza się za pomocą bezprzewodowej NFC, co jest nawet możliwe w stanie bez zasilania. Dzięki innowacyjnemu systemowi szybkiego montażu i szybkiemu okablowaniu czujniki są instalowane i gotowe do użycia w mgnieniu oka.

Parametry optyki
Zakres 900 mm
Histereza przełączania < 5 %
Rodzaj światła Światło podczerwone
Długość fali 860 nm
Żywotność (T = +25 °C) 100000 h
Grupa ryzyka (EN 62471) 1
Max. natężenie światła otoczenia 90000 Lux
Kąt otwarcia 3 °
Dane elektryczne
Zasilanie 20,6...30 V DC
Konsumpcja czujnika (Ub = 24 V) < 16 mA
EcoMode tak
Częstotliwość przełączania 100 Hz
Czas odpowiedzi 5 ms
Dryft temperaturowy < 5 %
Zakres temperatury -40...60 °C
Ilość wyjść 2
Spadek napięcia na wyjściu < 0,9 V
PNP max. prąd przełączania 200 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Logika tak
Pojedyncze rozładowanie tak
Block Forwarding tak
Zawór membranowy tak
Automatyczne wyłączanie rolek tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji NFC
Materiał obudowy Tworzywo
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Długość przewodu 200 cm
Zawór
Numer zaworu K04
Zasilanie zaworu 19,2...28,8 V
Konsumpcja zaworu 86 mA
Zakres temperatury pracy zaworu -15...50 °C
Ciśnienie pracy 4...7 bar
Szerokość nominalna 0,8 mm
Przepływ nominalny 1 -> 2 20 NL/min
Przepływ nominalny 2 -> 3 100 NL/min
Rura złącza linii zasilającej 2× 8×1
Dystans roboczy 4×1
Funkcja zaworu 3/2 drogowe
Częstotliwość przełączania NC
Wyjście
PNP NO lub NC tak
NFC odbiornik kategorii 3 tak

Instrukcja obsługi OPT1542_instrukcja.pdf
Karta katalogowa OPT1542_karta_katalogowa.pdf

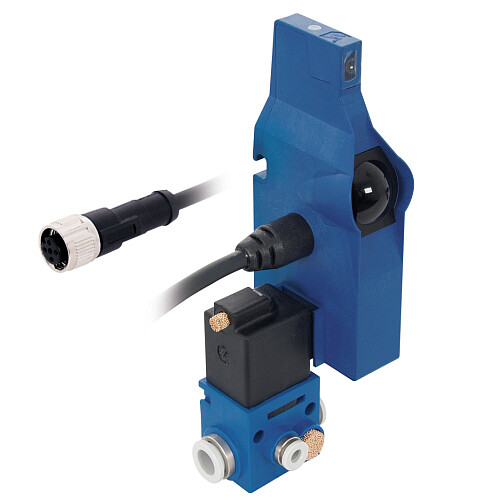

Zdjęcie poglądowe OPT1542.jpg

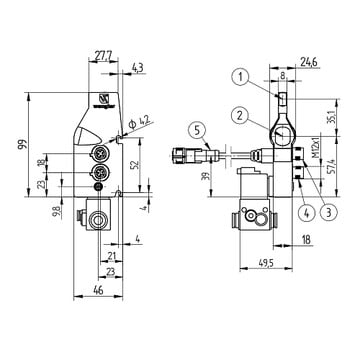

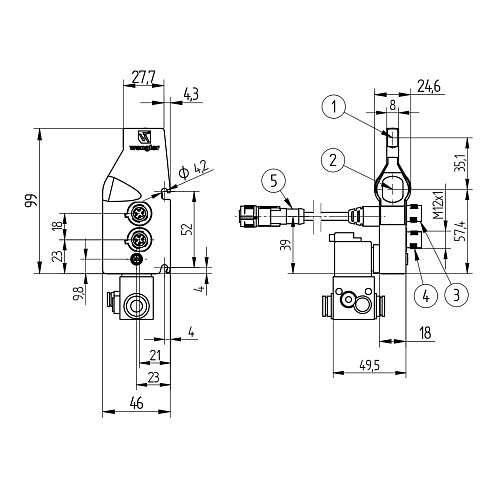

Rysunek techniczny OPT1542_01.jpg
