OPT162-P06

Czujnik optyczny do kontroli przenośników rolkowych frimy Wenglor, strefa działania = 6500 mm, histereza = < 15 %, wyjście PNP / NO , zasilanie 18...30 V DC, konektor M12-4 pin, IP65

OPT162-P06

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

167,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • W pełni zamknięty
  • Zintegrowana logika
  • Duży zakres pomiarowy
  • Rozpoznawanie obiektów o wysokim połysku i wysoce czarnych
Czujniki te zostały specjalnie zaprojektowane do stosowania w przenośnikach rolkowych akumulacyjnych. Ich zwarta konstrukcja pozwala na montaż między rolkami poniżej poziomu transportu. Są zatem chronione przed uszkodzeniami mechanicznymi.

Parametry optyki
Zakres 6500 mm
Referencyjny reflektor / folia odblaskowa RQ100BA
Min. odległość do reflektora 100 mm
Histereza przełączania < 15 %
Rodzaj światła Światło czerwone
Filtr polaryzacyjny tak
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 5 °
Optyka z dwoma soczewkami tak
Dane elektryczne
Zasilanie 18...30 V DC
Konsumpcja czujnika (Ub = 24 V) < 25 mA
Częstotliwość przełączania 100 Hz
Czas odpowiedzi 5 ms
Dryft temperaturowy < 10 %
Zakres temperatury -15...50 °C
Ilość wyjść 1
Spadek napięcia na wyjściu < 0,8 V
PNP max. prąd przełączania 200 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Logika tak
Block Forwarding tak
Zawór tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Długość przewodu 150 cm
Zawór
Numer zaworu K04
Zasilanie zaworu 19,2...28,8 V
Konsumpcja zaworu 86 mA
Ciśnienie pracy 4...7 bar
Szerokość nominalna 0,8 mm
Przepływ nominalny 1 -> 2 20 NL/min
Przepływ nominalny 2 -> 3 100 NL/min
Rura złącza linii zasilającej 2× 8×1
Dystans roboczy 4×1
Funkcja zaworu 3/2 drogowe
Częstotliwość przełączania NC
Wyjście
PNP NO tak

Instrukcja obsługi OPT162-P06_instrukcja.pdf
Karta katalogowa OPT162-P06_karta_katalogowa.pdf

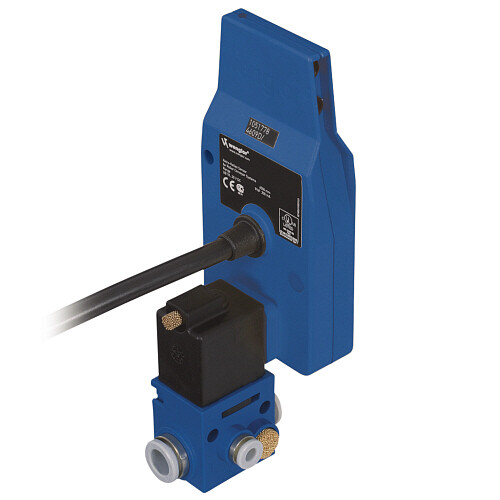

Zdjęcie poglądowe OPT162-P06.jpg

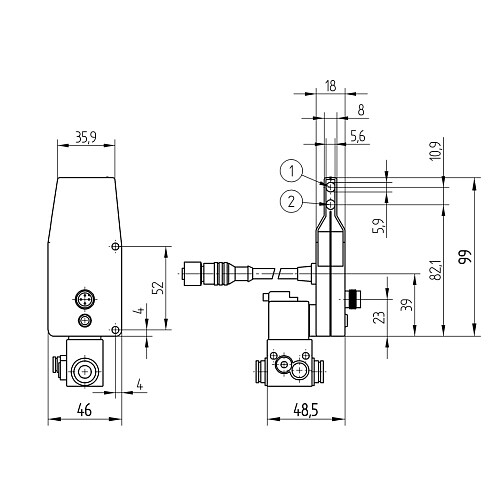

Rysunek techniczny OPT162-P06_01.jpg
