P1KT002

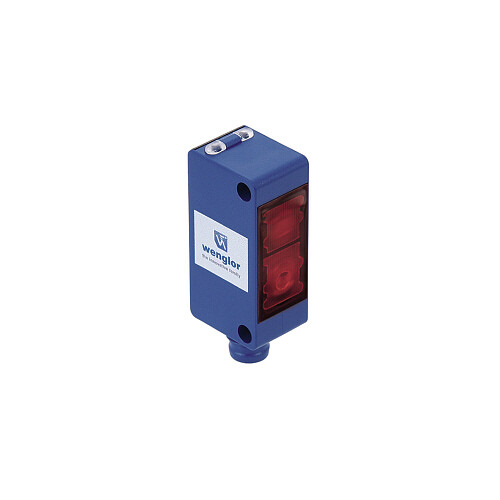

Czujnik optyczny odbiciowy firmy Wenglor, zakres=100 mm, światło czerwone (Line), polaryzacja PNP NO, zasilanie 10...30 V DC, 500 Hz, IP67/IP68, podłączenie konektor M8-4 pin, materiał korpusu tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- Wykrywanie obiektów o zmiennej pozycji
- IO-Link 1.1
- Linia światła czerwonego do przedmiotów perforowanych lub stemplowanych
Czujnik refleksyjny wykorzystuje czerwoną linię światła zgodnie z zasadą energetyczną i nadaje się do wykrywania obiektów bez tła. Nadaje się do niezawodnego wykrywania obiektów z wytłoczonymi lub perforowanymi powierzchniami, takimi jak płytki PCB i perforowana blacha. Ponadto obiekty można wykryć na linii świetlnej niezależnie od położenia. Interfejs O-Link może służyć do konfigurowania czujnika refleksyjnego (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości odległości.
| Parametry optyki | ||
|---|---|---|
| Zakres | 100 mm | |
| Histereza przełączania | < 10 % | |
| Rodzaj światła | Światło czerwone (Line) | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 20 mA | |
| Częstotliwość przełączania | 500 Hz | |
| Częstotliwość przełączania (tryb speed) | 750 Hz | |
| Czas odpowiedzi | 1 ms | |
| Czas odpowiedzi (tryb speed) | 0,67 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 1718,95 a | |
| Wyjście | ||
| PNP NO + NC | tak | |
| IO-Link | tak | |
