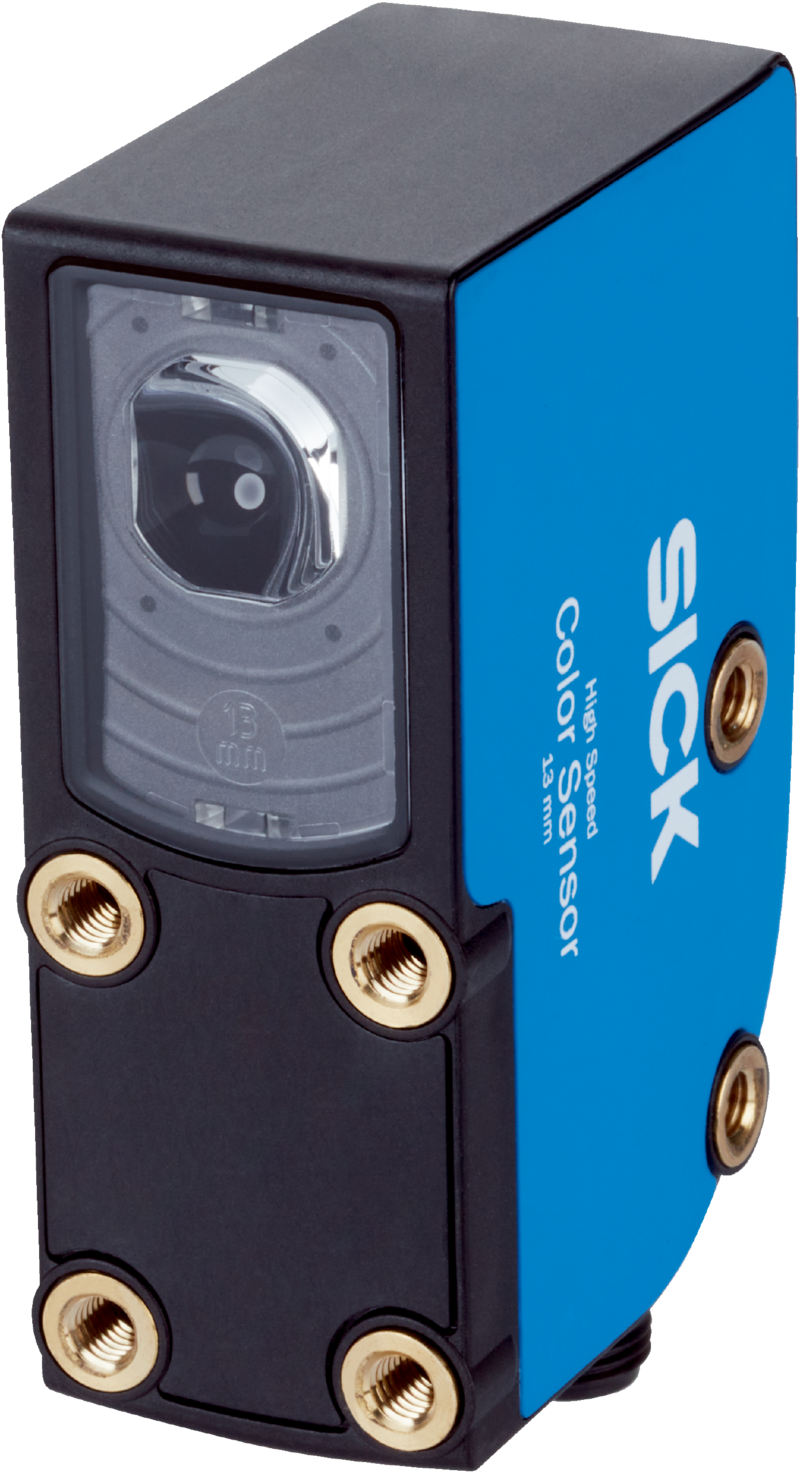

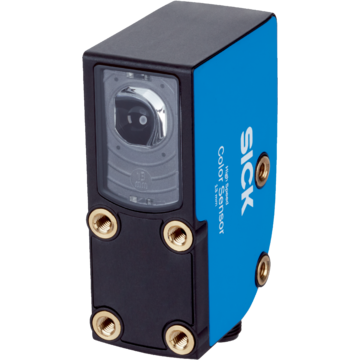

CSX-WNF1141252ZZZZ - 1120178
Czujnik koloru SICK X housing, LED RGB, wyjście NPN, plamka 2 x 4 mm, zasięg 13 mm, wyjście M12, dwa wyjścia sprzętowe, pamięć nieulotna, IP67, dla przemysłowych aplikacji barwnych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki koloru, CSS/CSX High Speed, CSX-WNF1141252ZZZZ, Nadajnik światła: LED, Kształt obudowy: X housing, Zasięg odczytu: 13 mm, Wyjście przełączające: NPN, Rozmiar plamki świetlnej: 2 mm x 4 mm, Położenie plamki świetlnej: Pionowo, Wylot światła: Dłuższy bok urządzenia, Typ przyłącza – szczegóły: Wtyk M12, 5-biegunowy
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 30 mm x 53 mm x 78,5 mm | |
| Zasięg odczytu | 13 mm | |
| Tolerancja zasięgu odczytu | ± 5 mm | |
| Kształt obudowy | X housing | |
| Nadajnik światła | LED, RGB | |
| Oznaczenie grupy ryzyka LED | 1 | |
| Długość fali | 460 nm, 530 nm, 625 nm | |
| Wylot światła | Dłuższy bok urządzenia | |
| Rozmiar plamki świetlnej | 2 mm x 4 mm | |
| Położenie plamki świetlnej | Pionowo | |
| Konfiguracja Teach-in | Uczenie (Teach-in) jednopunktowe Uczenie (Teach-in) wielopunktowe |
|
| Tryb koloru | C (kolor) C + I (kolor + oświetlenie) |
|
| Przekazywanie trybu | 2 kolory w trybie Standard/Best Fit 3 kolory w trybie Coded |
|
| Dostosowanie czułości | Bezstopniowo: 0 ... 999 | |
| Dostępne sloty zadań | 4 | |
| Wyjście (kanał) | 2 x sprzętowe wyjścia przełączające | |
| Ustawienie domyślne | Brak | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10,8 V DC ... 28,8 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Pobór prądu | < 120 mA | |
| Częstotliwość przełączania | 13,8 kHz | |
| Czas odpowiedzi | 36 µs | |
| Jitter | 18 µs | |
| Wyjście przełączające | NPN | |
| Wyjścia przełączającego (napięcie) | NPN: HIGH = UV / LOW ≤ 3 V | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Wejście, konfiguracja Teach-in (ET) | Teach: U < 2 V | |
| Wejście, wejście impulsowe (AT) | Przy wykryciu: U > 2 V | |
| Czas pamięci (ET) | 3 s, pamięć nieulotna | |
| Typ przyłącza | Wtyk M12, 5-biegunowy | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Masa | 94 g | |
| Materiał obudowy | VISTAL® | |
| Materiał układu optycznego | PMMA | |
| Interfejs komunikacyjny | ||
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Wejście cyfrowe | ||
| Liczba | 2 | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –20 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –25 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068-2-27 (30 g/11 ms) | |
| Nr pliku UL | E181493 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Wtyk M12, 5-biegunowy | |
| Przyporządkowanie przyłączy | ||
| BN 1 | + (L+) | |
| WH 2 | QL2/IN1 | |
| BU 3 | - (M) | |
| BK 4 | QL1 | |
| GY 5 | In2 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270907 | |
| ECLASS 5.1.4 | 27270907 | |
| ECLASS 6.0 | 27270907 | |
| ECLASS 6.2 | 27270907 | |
| ECLASS 7.0 | 27270907 | |
| ECLASS 8.0 | 27270907 | |
| ECLASS 8.1 | 27270907 | |
| ECLASS 9.0 | 27270907 | |
| ECLASS 10.0 | 27270907 | |
| ECLASS 11.0 | 27270907 | |
| ECLASS 12.0 | 27270907 | |
| ETIM 5.0 | EC001817 | |
| ETIM 6.0 | EC001817 | |
| ETIM 7.0 | EC001817 | |
| ETIM 8.0 | EC001817 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.142 kg | |
| Masa jednostkowa netto | 0.142 kg | |
| Jednostka objętości | 300 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084545153 | |
