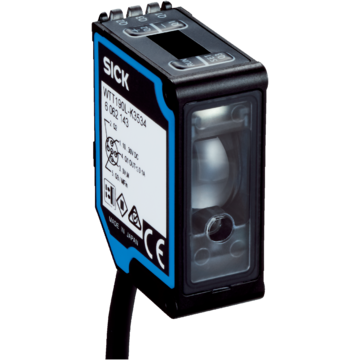

WTT190L-K1534 - 6062142
Czujnik laserowy SICK, PowerProx Small, detekcja do 3000 mm, wyjście PNP/NPN, tłumienie tła, światło czerwone, IP67, ustawianie przez Teach-in i wyświetlacz, 3 wyjścia przełączające.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT190 PowerProx, WTT190L-K1534, Podgrupa: PowerProx Small, Maks. zasięg wykrywania: 200 mm ... 3.000 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, czas przelotu wiązki światła, Wyjście przełączające: PNP, NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód, 5-żyłowy, 2 m, Wyjście analogowe: -, Interfejs komunikacyjny: -
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 200 mm ... 3.000 mm | |
| Zasięg wykrywania | 200 mm ... 3.000 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 12 mm (3.000 mm) | |
| Długość fali | 658 nm | |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in (4 x), Wyświetlacz | |
| Zakres dostawy | Kątownik mocujący BEF-W190 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 169,1 lat(a) | |
| DCavg | 0 % | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 75 mA | |
| Wyjście przełączające | PNP, NPN | |
| Liczba wyjść przełączających | 3 (Q1, Q2, Q3) | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Możliwość wyboru za pomocą menu | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | 0,6 ms, 1 ms, 3,4 ms, 13 ms, 51,4 ms | |
| Częstotliwość przełączania | 833 Hz, 500 Hz, 147 Hz, 38 Hz, 10 Hz | |
| Funkcją czasu | Bez opóźnienia czasowego Opóźnienie wyłączenia Opóźnienie przy włączaniu One-Shot |
|
| Czas opóźnienia | Programowalny, 0 ms ... 999 ms | |
| Wyjście analogowe | - | |
| Wejście | MFin = programowalne wejście wielofunkcyjne | |
| Układy zabezpieczające | A B C |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Czas nagrzewania | < 5 min | |
| Czas inicjalizacji | < 300 ms | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 17,4 mm x 45,6 mm x 34,7 mm | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Masa | 85 g | |
| Typ przyłącza | Przewód, 5-żyłowy, 2 m | |
| Typ przyłącza – szczegóły | ||
| Materiał przewodu | Tworzywo sztuczne, PVC | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –30 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cRUus | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.154 kg | |
| Masa jednostkowa netto | 0.154 kg | |
| Jednostka objętości | 280 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
