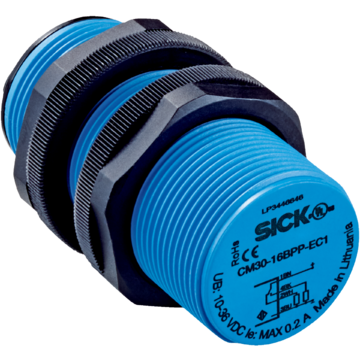

CM30-16BPP-EC1 - 6058153
Pojemnościowy czujnik zbliżeniowy SICK, zasięg 0...16 mm, średnica 30 mm, wyjście PNP komplementarne, IP67/IP68/IP69K, wtyk M12 4-pin, potencjometr 11 obrotów, prąd wyjścia 200 mA.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Pojemnościowe czujniki zbliżeniowe, CM, CM30-16BPP-EC1, Zasięg Sn: 0 mm ... 16 mm, Rodzaj zabudowy: W jednej płaszczyźnie, Wykonanie elektryczne: DC 4-przewodowe, Typ przyłącza: Wtyk M12, 4-pinowy, Wyjście przełączające: PNP, Funkcja wyjścia: Komplementarne
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M30 x 1,5 | |
| Średnica | Ø 30 mm | |
| Zasięg Sn | 0 mm ... 16 mm | |
| Zasięg gwarantowany Sa | 12,24 mm | |
| Rodzaj zabudowy | W jednej płaszczyźnie | |
| Częstotliwość przełączania | 50 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Komplementarne | |
| Właściwość trybu przełączania | Możliwość konfiguracji przewodowej | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Rodzaj ustawiania | ||
| Potencjometr | Czułość (11 obrotów) | |
| Stopień ochrony | IP67 IP68 IP69K |
|
| Zakres dostawy | Nakrętka mocująca, tworzywo sztuczne PA12 (2 x) Wkrętak do ustawienia potencjometru (1 x) |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 36 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V DC | |
| Pobór prądu | 12 mA | |
| Czas opóźnienia przed zadziałaniem | ≤ 200 ms | |
| Histereza | 3 % ... 20 % | |
| Powtarzalność | ≤ 5 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | Wg EN 60068 | |
| Temperatura otoczenia podczas pracy | –30 °C ... +85 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
| Materiał obudowy | Tworzywo sztuczne, PBT | |
| Długość obudowy | 74 mm | |
| Użyteczna długość gwintu | 59,5 mm | |
| Maks. moment dokręcania | ≤ 7,5 Nm | |
| Nr pliku UL | NRKH.E191603 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 919 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Metal | 1 | |
| Woda | 1 | |
| PVC | Ok. 0,4 | |
| Olej | Ok. 0,25 | |
| Szkło | 0,6 | |
| Ceramika | 0,5 | |
| Alkohol | 0,7 | |
| Drewno | 0,2 ... 0,7 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270102 | |
| ECLASS 5.1.4 | 27270102 | |
| ECLASS 6.0 | 27270102 | |
| ECLASS 6.2 | 27270102 | |
| ECLASS 7.0 | 27270102 | |
| ECLASS 8.0 | 27270102 | |
| ECLASS 8.1 | 27270102 | |
| ECLASS 9.0 | 27270102 | |
| ECLASS 10.0 | 27270102 | |
| ECLASS 11.0 | 27270102 | |
| ECLASS 12.0 | 27274201 | |
| ETIM 5.0 | EC002715 | |
| ETIM 6.0 | EC002715 | |
| ETIM 7.0 | EC002715 | |
| ETIM 8.0 | EC002715 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.112 kg | |
| Masa jednostkowa netto | 0.112 kg | |
| Jednostka objętości | 704.9 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Litwa | |
