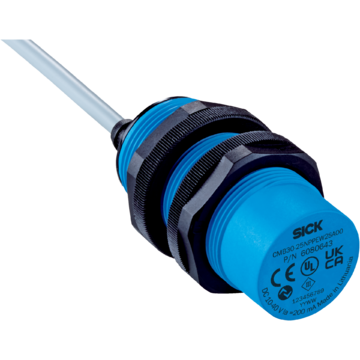

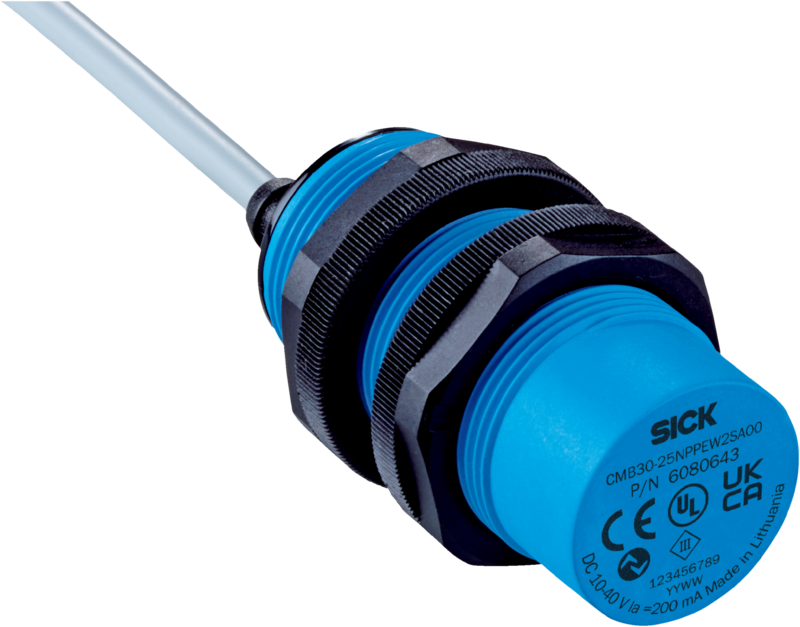

CMB30-25NPPEW2SA00 - 6080643
Pojemnościowy czujnik zbliżeniowy SICK, zasięg 0...25 mm, średnica 30 mm, wyjście komplementarne PNP, histereza 3–20%, stopień ochrony IP67/IP68/IP69K, IO-Link, obudowa PBT, przewód 2 m.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Pojemnościowe czujniki zbliżeniowe, CMB, CMB30-25NPPEW2SA00, Zasięg Sn: 0 mm ... 25 mm, Rodzaj zabudowy: Nie w jednej płaszczyźnie, Wykonanie elektryczne: DC 4-przewodowe, Typ przyłącza: Przewód, 4-żyłowy, Wyjście przełączające: PNP, Funkcja wyjścia: Komplementarne, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task Logika podstawowa
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M30 x 1,5 | |
| Średnica | Ø 30 mm | |
| Zasięg Sn | 0 mm ... 25 mm | |
| Zasięg gwarantowany Sa | 19,13 mm | |
| Rodzaj zabudowy | Nie w jednej płaszczyźnie | |
| Częstotliwość przełączania | 50 Hz | |
| Typ przyłącza | Przewód, 4-żyłowy, 2 m | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Komplementarne | |
| Właściwość trybu przełączania | Możliwość konfiguracji przewodowej | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Rodzaj ustawiania | ||
| Potencjometr | Czułość (11 obrotów) | |
| Przewód/pin | Czułość | |
| IO-Link | Czułość, parametry czujnika oraz funkcje Smart Task | |
| Stopień ochrony | IP67 IP68 IP69K |
|
| Cechy szczególne | Wizualny wskaźnik ustawienia | |
| Konfiguracja styku 2 | Wejście zewnętrzne, konfiguracja Teach-in, sygnał przełączający | |
| Zakres dostawy | Nakrętka mocująca, tworzywo sztuczne PA12 (2 x) Wkrętak do ustawienia potencjometru (1 x) |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 36 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V DC | |
| Pobór prądu | ≤ 20 mA | |
| Czas opóźnienia przed zadziałaniem | ≤ 300 ms | |
| Histereza | 3 % ... 20 % | |
| Powtarzalność | ≤ 5 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | EN 61000-4-2 Odporność na wyładowania elektrostatyczne: > 40 kV CD oraz AD EN 61000-4-3 Odporność na promieniowane pole elektromagnetyczne o częstotliwości radiowej: > 20 V/m EN 61000-4-4 Odporność na serie szybkich stanów przejściowych: +/- 4 kV / 5 kHz EN 61000-4-5 Odporność na udary: zasilanie elektryczne > 2 kV z 500 Ω; wyjście przełączające > 2 kV z 500 Ω EN 61000-4-6 Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej: > 20 Vrms EN 61000-4-8 Odporność na pole magnetyczne o częstotliwości sieci elektroenergetycznej: ciągła > 60 A/m, 75,9 µ tesla; krótkotrwała > 600 A/m, 759 µ tesla |
|
| Prąd stały Ia | ≤ 200 mA | |
| Materiał przewodu | PVC | |
| Przekrój poprzeczny przewodu | 0,34 mm² | |
| Średnica przewodu | Ø 5,2 mm | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | EN 60068-2-27 Odporność udarowa Ea: 30 g 11 ms; 3 udary w każdym kierunku 3-osiowego układu współrzędnych IEC 60068-2-31 Test upadku: 2 razy z wys. 1 m, 100 razy z wys. 0,5 m EN 60068-2-6 Odporność na drgania Fc: 10 Hz ... 150 Hz, 1 mm / 15 g |
|
| Temperatura otoczenia podczas pracy | –30 °C ... +85 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
| Materiał obudowy | Tworzywo sztuczne, PBT | |
| Długość obudowy | 81 mm | |
| Użyteczna długość gwintu | 45,5 mm | |
| Maks. moment dokręcania | ≤ 7,5 Nm | |
| Nr pliku UL | NRKH.E191603 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 786 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | > 5 ms | |
| Długość danych procesowych | 4 Byte | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = kanał przełączania czujnika Qint1 Bit 3 = kanał przełączania czujnika Qint2 Bit 4 = alarm zabrudzenia dla kanału przełączania Qint1 Bit 5 = kanał zanieczyszczenia dla Qint2 Bit 6 = alarm temperatury Bit 7 = zwarcie Bit 16 ... 31 = wartość analogowa (wartość liczbowa, nieliniowa) |
|
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Metal | 1 | |
| Woda | 1 | |
| PVC | Ok. 0,4 | |
| Olej | Ok. 0,25 | |
| Szkło | 0,6 | |
| Ceramika | 0,5 | |
| Alkohol | 0,7 | |
| Drewno | 0,2 ... 0,7 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270102 | |
| ECLASS 5.1.4 | 27270102 | |
| ECLASS 6.0 | 27270102 | |
| ECLASS 6.2 | 27270102 | |
| ECLASS 7.0 | 27270102 | |
| ECLASS 8.0 | 27270102 | |
| ECLASS 8.1 | 27270102 | |
| ECLASS 9.0 | 27270102 | |
| ECLASS 10.0 | 27270102 | |
| ECLASS 11.0 | 27270102 | |
| ECLASS 12.0 | 27274201 | |
| ETIM 5.0 | EC002715 | |
| ETIM 6.0 | EC002715 | |
| ETIM 7.0 | EC002715 | |
| ETIM 8.0 | EC002715 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.178 kg | |
| Masa jednostkowa netto | 0.178 kg | |
| Jednostka objętości | 643.125 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Litwa | |
