VLE700-F280-B12-1200 - 284586-100009
Czujnik laserowy pomiaru profili firmy Pepperl + Fuchs, rozdzielczość 1280x960 pix, zakres kontroli obszaru X = 60 … 345mm, Z = 100 … 700 mm, 2 x PNP, podłączenie M12-8 pin, Ethernet TCP/IP, IP67, inspekcja do 32 profili, porównanie profili
Zapytaj o produkt:
VLE700-F280-B12-1200 - 284586-100009 9 507,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

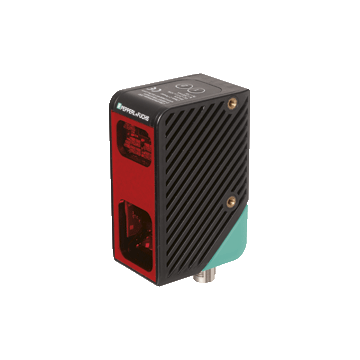

Najważniejsze parametry Laser light sensor VLE700-F280-B12-1200
- Height profile output
- Area image output
- Rozdzielczość 1280 x 960 pikseli
- Inteligentna kontrola czasu ekspozycji
- Laser klasy 1, okulary ochronne
| Opis produktu |
|---|
| Laser light sensor for profile matching; Resolution: 1280 x 960 Pixel; Measuring range: X = 60 ... 345 mm, Z = 100 ... 700 mm; Scan rate: 30 s-1; Ethernet TCP/IP interface |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | X = 60 ... 345 mm ; Z = 100 ... 700 mm | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | czerwony laser + Zintegrowana dioda LED czerwona 650 nm | |
| Znamionowe parametry lasera | ||
| Klasa | WIDOCZNE PROMIENIOWANIE LASEROWE, NIE WIDAĆ W WIĄZKĘ, NIE WIDAĆ BEZPOŚREDNIO ZA POMOCĄ OPTYCZNYCH | |
| Klasa lasera | 1 | |
| Długość fali | Measuring laser: 660 nm | |
| Długość impulsu | Measuring laser: 0.5 ms | |
| Maksymalna moc optyczna | Measuring laser: 15 mW | |
| Monitorowanie laserowe | System bezpieczeństwa wyłącza laser, gdy prąd lasera jest zbyt wysoki | |
| Częstotliwość skanowania | 30 s -1 | |
| Rozdzielczość | X>0.1 mm; Z>0.2 mm at 100 mm distance X>0.3 mm; Z>2.0 mm at 400 mm distance X>0.5 mm; Z>5 mm at 700 mm distance |
|
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Liczba pikseli | 1280 x 960 pixels | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 20 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik diagnostyczny | LED żółta / czerwona | |
| Wskaźnik funkcji | Trigger: LED yellow | |
| Elementy sterujące | 2 przyciski | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V ± 20%, PELV | |
| Prąd zasilania bez obciążenia | max. 250 mA | |
| Pobór mocy | max. 6 W, Wyjścia bez obciążenia | |
| Interfejs | ||
| Typ interfejsu | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Wejście | ||
| Napięcie wejściowe | 24 V. | |
| Numer / typ | Wyzwalanie zewnętrzne + 1 wejście | |
| Próg przełączania | niski: < 2,5 V, wysoki: > 8 V. | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na hałas | EN 61000-6-2:2005 | |
| Emitowane zakłócenia | EN 61000-6-4:2007/A1:2011 | |
| Stopień ochrony | EN 60529 | |
| Odporność na wstrząsy i uderzenia | EN 60068-2-27: 2009 | |
| Klasa lasera | IEC 60825-1: 2007 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura robocza | -20 ... 45 ° C (-4 ... 113 ° F), (bez kondensacji; zapobiega oblodzeniu soczewki!) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 38 mm | |
| Wysokość obudowy | 85 mm | |
| Głębokość obudowy | 55 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 8-pin, M12 x 1 connector ( supply + Inputs/Outputs ) + 4-pin, M12x1 socket, D-coded (LAN) ; can be rotated 90° ; | |
| Materiał | ||
| Obudowa | PC / ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | około 125 g | |
| Moment dokręcania, śruby mocujące | max. 2 Nm | |
| Informacje ogólne | ||
| Uwaga | Instrukcje bezpieczeństwa: - Przed uruchomieniem należy przeczytać instrukcję obsługi - Instalację, podłączenie i regulacje powinien wykonywać wyłącznie specjalista personel - Brak elementu bezpieczeństwa zgodnie z dyrektywą maszynową UE |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270916 |
| ECLASS 12.0 | 27270916 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
