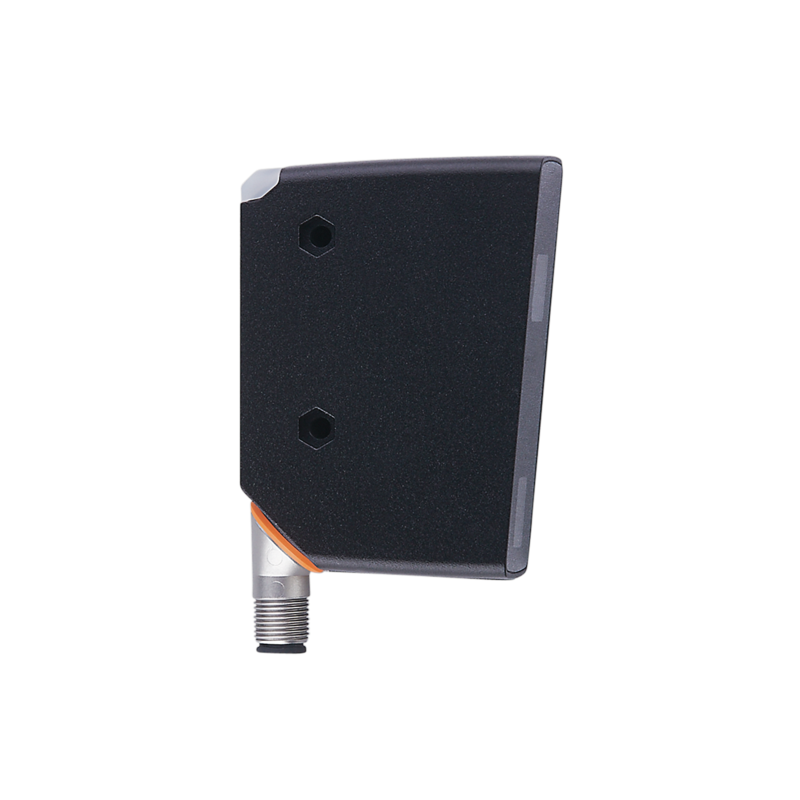

OPD101 - OPDLFPKG
Czujnik profilu, 2 x NO / NC, PNP/NPN, Klasa ochrony laserowej 1, IP 65, M12 Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Kontrola jakości w linii zapewniająca prawidłowy montaż części
- Szybkie ustawianie bez stosowania oprogramowania
- Uniwersalne zastosowanie ze względu na niezależność od koloru i odporności na zewnętrzne oświetlenie
- Wspierana programowo analiza błędów z wizualizacją profilu i wartości pomiarowych
- Możliwość wyboru spośród 10 profili daje wzrost elastyczności
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 200; (10 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 2 | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 650 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Wyzwalanie | zewnętrzne | |
| Liczba wejść binarnych | 1 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna) | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Odległość pomiarowa (kierunek Z) [mm] | 150...300 | |
| Szerokość obszaru pomiarowego (kierunek X) dla min. odległości pomiarowej [mm] | 45; (Odległość = 150mm) | |
| Szerokość obszaru pomiarowego (kierunek X) dla maks. odległości pomiarowej [mm] | 90; (Odległość = 300mm) | |
| Częstotliwość próbkowania [Hz] | 5 | |
| Dokładność / odchylenie | ||
| Rozdzielczość pomiaru | kierunek Z 200 µm kierunek X 250 µm |
|
| Dokładność | kierunek Z ± 500 µm kierunek X ± 500 µm Tło białe (90 % odblaskowości) |
|
| Software / programowanie | ||
| Ilość profili możliwa do zpamiętania | 10 | |
| Ilość obszarów zainteresowania | 2 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 1 | |
| Funkcje IO-Link (acykliczne) | licznik godzin pracy; liczba wyzwoleń; Ustawienie ROI | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1260 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...55 | |
| Temperatura składowania [°C] | -40...60 | |
| Ochrona | IP 65 | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 20 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 155 | |
| Dopuszczenie UL | ||
| Ta | -10...55 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 534,5 | |
| Wymiary [mm] | 88 x 65 x 28,5 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo; PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Wyświetlanie stanu pracy | 1 x LED, kolor zielony | |
| Kolorowy wyświetlacz | ||
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
