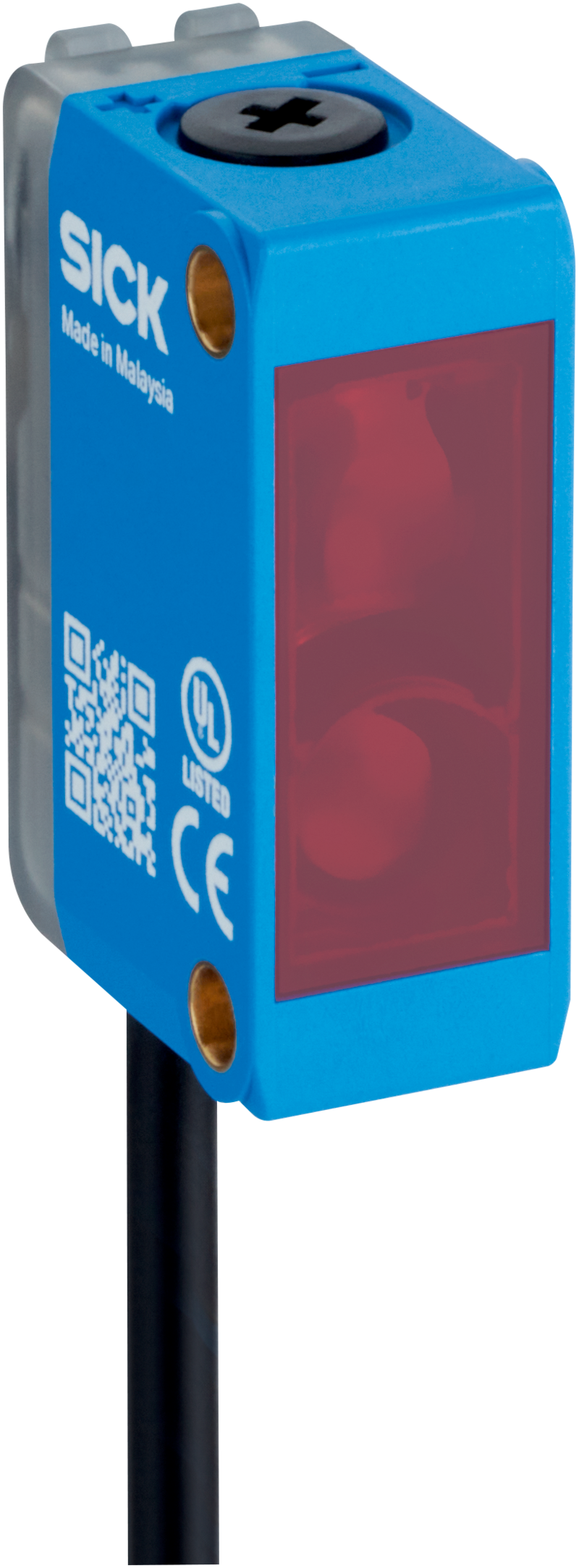

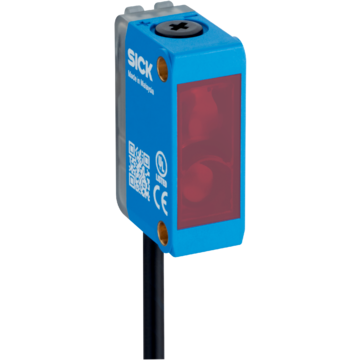

GLD6SP-1GE1217EZZZ - 1135412
Fotoprzekaźnik refleksyjny SICK, zasięg 0,03–6 m, wyjście NPN, przewód 2 m, potencjometr, filtr polaryzacyjny, światło czerwone, ABS, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, G6, GLD6SP-1GE1217EZZZ, Zasięg min./maks.: 0,03 m / 6 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy), Wyjście przełączające: NPN: kolektor otwarty, Tryb przełączania: Załączany przez światło, Typ przyłącza: Przewód 3-żyłowy, 2 m, Nadajnik światła: Nadajnik PinPoint, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: ABS, Rodzaj ustawiania: Potencjometr, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy) | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 0,03 m | |
| Maks. zasięg wykrywania | 6 m | |
| Zalecany maks. zakres odległości odbłyśnika od czujnika (rezerwa działania 1) | 0,03 m ... 6 m | |
| Zalecany zakres odległości odbłyśnika od czujnika (rezerwa działania 2) | 0,07 m ... 5 m | |
| Odbłyśnik referencyjny | Odbłyśnik PL80A | |
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 0,25 m ... 1,6 m | |
| Filtr polaryzacyjny | Tak | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Nadajnik PinPoint | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | Ø 11,5 mm (350 mm) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 640 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Potencjometr | Do ustawiania odległości przełączania, 270° | |
| Przełącznik trybów pracy | Do odwracania funkcji przełączania (przełączanie jasno/ciemno) | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone |
|
| Żółta LED | Status odbioru światła Stale włączone: brak obiektu Stale wyłączone: obiekt obecny |
|
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | ≤ 20 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Rodzaj | NPN: kolektor otwarty | |
| Tryb przełączania | Załączany przez światło | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / ≤ 3 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 625 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q HIGH | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością przełączania Dalsze możliwości ustawień za pomocą przełącznika trybów pracy |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,6 mm x 21 mm | |
| Przyłącze | Przewód 3-żyłowy, 2 m | |
| Szczegóły przyłącza | ||
| Nadaje się do zastosowania w chłodniach | Nie zginać przewodu w temperaturze poniżej 0 °C | |
| Przekrój poprzeczny przewodu | 0,14 mm² | |
| Średnica przewodu | Ø 3,4 mm | |
| Długość przewodu (L) | 2 m | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, ABS | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Przewód | Tworzywo sztuczne, PVC | |
| Masa | Ok. 40 g | |
| Maks. moment dokręcenia śrub mocujących | 0,4 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło słoneczne: ≤ 30.000 lx | |
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 55 Hz (Amplituda 0,5 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270902 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 45.000 g | |
| Masa jednostkowa netto | 45 g | |
| Jednostka objętości | 14 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084554650 | |
