SU19.1/102/115 - 805077

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Magazyn:

0 szt.

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry wzmacniacza do światłowodów SU19.1/102/115

  • Klasyczna linia z wyświetlaczem
  • AGC (Automatic Gain Control) dla szybszego uczenia
  • Montaż na szynie dla łatwego okablowania
  • Rozpoznawianie elementów transparentnych
  • Tryb wysokiej prędkości 30 µs
  • Moduł podrzędny


Opis produktu

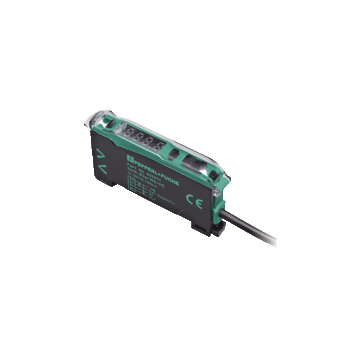

Światłowodowy czujnik serii Classic z wyświetlaczem, modułem podrzędnym, wyjściem NPN, kablem stałym
Ogólne specyfikacje
Zakres czujnika do 150 mm (KLR-C02-2,2-2,0-K146)
Zasięg wykrywania do 450 mm (KLE-C01-2,2-2,0-K116)
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 660 nm
Limit światła otoczenia 10000 Lux
Montaż max. 20 jednostek
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 500 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zasilanie: oświetlenie statyczne, wskaźnik spadku napięcia: zielona dioda LED, pulsowanie (około 0,8 Hz), zwarcie: zielona dioda LED miga (około 4 Hz)
Wskaźnik diagnostyczny Wyświetlacz 7-segmentowy
Wskaźnik funkcji Żółta dioda LED: stan przełączania podświetlenia statycznego, miga, gdy brak kontroli stabilności
Elementy sterujące Przycisk (Tryb) do wyboru menu; Przycisk (Set) do Teach-In; Przycisk (góra / dół) do precyzyjnej regulacji i parametryzacji
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia ? 30 mA
Wyjście
Rodzaj przełączania jasno / ciemno na programowalnym wybieranym
Wyjście sygnału 1 NPN, zabezpieczone przed zwarciem otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Spadek napięcia ? 2 V DC przy 100 mA; ? 0,7 V przy 10 mA
Częstotliwość przełączania Tryb wysokiej prędkości: 16 kHz, Tryb standardowy: 3 kHz, Wysoka rozdzielczość: 250 Hz ~ 3 kHz (wybór przez czujnik), Automatyczny: 250 Hz, Tryb szkła: 250 Hz
Czas odpowiedzi Tryb wysokiej prędkości: 30 µs, Tryb standardowy: 160 µs, Wysoka rozdzielczość: 2 ms, Automatyczny: 160 µs ~ 2 ms (wybór przez czujnik), Tryb szkła: 2 ms
Powtórz dokładność ? 0,5% skorygowanego zakresu czujnika
Funkcja timera Opóźnienie włączenia, opóźnienie wyłączenia, jeden strzał, przedłużenie impulsu; ustawialny 0 ... 999 ms w przyrostach 1 ms
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standard produktu EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -10 ... 55 ° C (14 ... 131 ° F)
Temperatura przechowywania -20 ... 70 ° C (-4 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 9 mm
Wysokość obudowy 34,5 mm
Głębokość obudowy 62.3 mm
Stopień ochrony IP50
Podłączenie Kabel stały 2 m, 1 x 0,25 mm <sup> 2 </sup>, PVC
Materiał
Obudowa PC
Masa 45 g
