UF55MG3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Wyjście analogowe (0...10 V DC)
  • Liniowy sygnał wyjściowy proporcjonalny do odległości
  • Do użytku z lub bez światłowodu
Ten czujnik nadaje się do analogowych pomiarów odległości i może być używany z światłowodem lub bez. Napięcie wyjściowe zależy od jasności mierzonego obiektu.

Parametry optyki
Zakres roboczy 50...500 mm
Zakres pomiarowy 450 mm
Rozdzielczość 10 mm
Liniowość 5 %
Rodzaj światła Światło podczerwone
Długość fali 880 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 20...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 50 Hz
Czas odpowiedzi 10 ms
Dryft temperaturowy 1 mm/K
Zakres temperatury -10...60 °C
Wyjście analogowe 0...10 V DC
Rezystancja wyjściowa wyjścia analogowego 1 kOhm
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy mosiądz niklowany
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Wyjście
Wyjście analogowe tak

Instrukcja obsługi UF55MG3_instrukcja.pdf
Karta katalogowa UF55MG3_karta_katalogowa.pdf

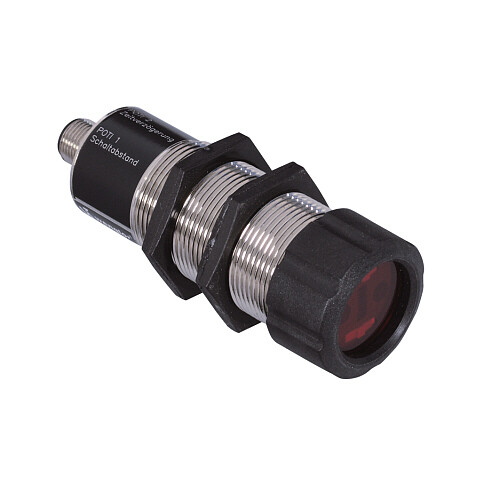

Zdjęcie poglądowe UF55MG3.jpg

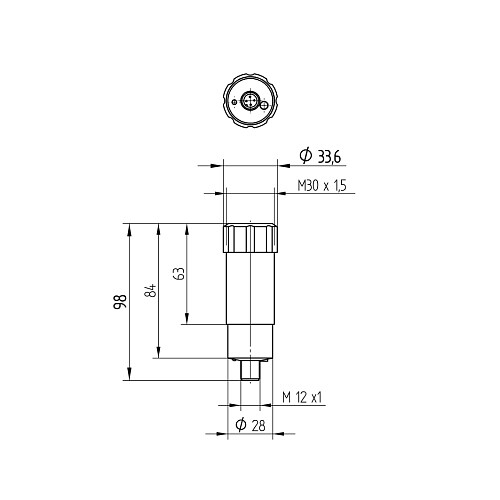

Rysunek techniczny UF55MG3_01.jpg
