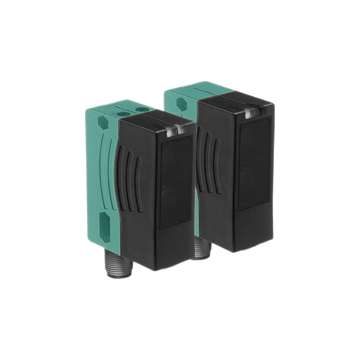

LD28-LAS-F1-7675 - 310276
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 120 m, laser, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 1 wyjście uniwersalne Push-Pull, jasno / ciemno-włącz, przełączane, 1000 Hz, 0 ... 40 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 785,00 zł
2 195,55 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej (pair) LD28/LV28-LAS-F1-7675 LD28-LAS-F1-7675
- Seria uniwersalna o bardzo wszechstronnym zastosowaniu
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Emiter z wejściem testowym
- Wersja laserowa na duże odległości
| Opis produktu | ||
|---|---|---|
| Czujnik uniwerslany typy bariera, duża obudowa, zasięg wykrywania 120 m, czerwone światło lasera, klasa lasera 2, częstotliwość transmisji 25 kHz, włączenie / wyłączenie światła, wersja DC, wyjście push-pull, wejście testowe, wyjście przed usterką, M12 wtyczka | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LD28-LAS-F1-7675 | |
| Odbiornik | LV28-LAS-F1-7675 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 120 m | |
| Zakres wykrywania progu | 150 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 2 | |
| Długość fali | 650 nm | |
| Rozbieżność wiązki | < 4 mrad | |
| Długość impulsu | 20 µs | |
| Częstotliwość powtarzania | 25 kHz | |
| max. pulse energy | 18 nJ | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności | |
| Średnica plamki świetlnej | Około. 20 mm przy 5 m, około 75 mm x 300 mm przy 70 m poziomo w stosunku do osi obudowy | |
| Kąt rozbieżności | Nadajnik: 0.23 °<br>Nadajnik: 5 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 540 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania | |
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | Emiter: ? 55 mA <br> Odbiornik: ? 40 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 1 tranzystor PNP, zabezpieczone przed zwarciem, zabezpieczony przed odwrotną polaryzacją, otwarty kolektor, Umax = 30 V DC, Imax = 0,2 A <br> Wyjście staje się nieaktywne, jeśli poziom sygnału spadnie poniżej rezerwy funkcji na około 10 s (żółty i migają czerwone diody LED). <br> Jeśli wiązka światła zostanie przerwana czterokrotnie w tym okresie, wyjście natychmiast staje się nieaktywne. | |
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus Wymienione źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 40 ° C (32 ... 104 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, plastikowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | tworzywo pane | |
| Masa | 140 g (emiter i odbiornik) | |
