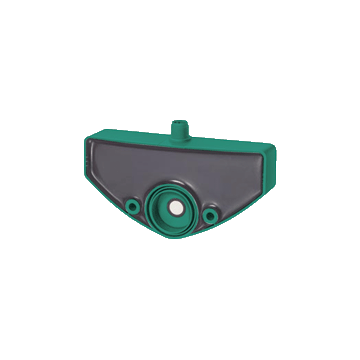

UC1500-F65-E8R2-V15 - 235139
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 125x46x64 mm, sn=200-1500 mm, 2 x PNP/NO, zasilanie 12-30 VDC, konektor M12, IP65, wybór szerokości wiązki, kompensacja temperatury
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC1500-F65-E8R2-V15
- Wskazanie poziomu
- 2 wyjścia przełączające
- Program wejściowy
- Programowalny za pomocą interfejsu (patrz akcesoria) i SONPROG
- Opcje synchronizacji
- Kompensacja temperatury
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 200 ... 1500 mm | |
| Zakres regulacji | 200 ... 1500 mm | |
| Martwe pasmo | 0 ... 200 mm | |
| Standardowa tarcza celownicza | 20 mm x 20 mm | |
| Częstotliwość przetwornika | około 200 kHz | |
| Nominalne oceny | ||
| Opóźnienie czasowe przed dostępnością | 250 ms | |
| Ograniczenie danych | ||
| Dopuszczalna długość kabla | max. 300 m | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Zasilanie włączone | |
| LED żółty 1 | stałe: przełącznik stanu przełączania wyjście 1 miganie: niedostosowanie |
|
| LED żółty 2 | stałe: przełącznik stanu przełączania wyjście 2 miganie: niedostosowanie |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 24 V DC | |
| Napięcie robocze | 12 ... 30 V (w tym tętnienie) W przedziale napięcia zasilania Czułość 12 ... 20 V zmniejszona do 20% ... 0% |
|
| Sinusoida | ≤ 10% | |
| Prąd zasilania bez obciążenia | ≤ 60 mA | |
| Wejście | ||
| Rodzaj wejścia | 1 program wejście Teach-In of S min |
|
| Napięcie wejściowe | ≤ Napięcie robocze | |
| Poziom | niski poziom: 0 ... 3 V (Teach-In aktywny) wysoki poziom: ? 15 V (Teach-In nieaktywny) |
|
| Długość impulsu | ? 150 ms | |
| Wyjście | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO | |
| Znamionowy prąd roboczy | 150 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Ustawienia domyślne | Odległość przełączania „pełna”, S maks. : 250 mm Odległość przełączania „pusta”, S min : 1400 mm Histereza przełączania „pełna”, H < sub> Smax : 50 mm Histereza przełączania „pusta”, H Smin : 100 mm średnia wartość „pełna”, M Smax : 20 średnia wartość „pusta”, M Smin : 110 |
|
| Spadek napięcia | ≤ 3 V. | |
| Opóźnienie włączenia | 110 ms | |
| Powtórz dokładność | ± 2 mm | |
| Prąd wyłączenia | 0.01 mA | |
| Wpływ temperatury | ≤ ± 1,5% | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Odporność na wstrząsy | 30 g, okres 11 ms | |
| Odporność na wibrację | 10 ... 55 Hz, Amplituda ± 1 mm | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | PBT | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 500 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
