UC300-30GM-IUR2-K-V15 - 114498

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
M30
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zaawansowane aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
4-20 mA lub 0-10V
Strefa działania
sn=30-400 mm
Obudowa
Cylindyczna

Podstawowe parametry
Zakres pomiarowy 30 ... 300 mm
Ustawialny zakres 50 ... 300 mm
Strefa niewykrywania 0 ... 30 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 380 kHz
Czas odpowiedzi 21 ms minimum
63 ms ustawienia fabryczne
Wskaźnik zadziałania
zielony LED stałe: Zasialnie włączone
miganie: według trybu lub funkcji programu obiekt wykryty
żółty LED 1 obiekt w zakresie pomiarowym
miganie: programowanie
żółty LED 2 stałe: obiekt w zakresie pomiarowym
miganie: programowanie
czerwony LED stałe: temperatura/wtyczka programu nie jest podłączona
miganie: błąd lub program nie wykrył obiektu
Temperatura/wejście uczące Kompensacja temperatury, programowanie zakresu, ustawienie funkcji wyjścia
Parametry elektryczne
Napięcie zasilania 10 ... 30 V DC , ripple 10 %SS
Konsumpcja ≤ 900 mW
Opóźnienie czasowe do gotowości ≤ 500 ms
Interfejs
Typ interfejsu RS 232, 9600 Bit/s , brak parzystości, 8 bitów danych, 1 bit stopu
Wejście / Wyjście
Synchronizacja dwukierunkowy
poziom "0" -UB...+1 V
poziom "1": +4 V...+UB
impedancja wejściowa: > 12 KOhm
impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms
Częstotliwość synchronizacji
Częstotliwość pracy max. 95 Hz
Praca multipleksowa ≤ 95 Hz / n , n = ilość czujników , n ≤ 5
Wyjście
Typ wyjścia 1 wyjście prądowe 4 ... 20 mA
1 wyjście napięciowe 0 ... 10 V
Rozdzielczość ustawienie zakresu [mm]/4000, ale ≥ 0.05 mm
Odchylenie krzywej charakterystyki ≤ 0.2 % od pełnego zakresu
Powtarzalność ≤ 0.1 % od pełnego zakresu
Impedancja obciążenia wyjście prądowe: ≤ 500 Ohm
wyjście napięciowe: ≥ 1000 Ohm
Dryft temperaturowy ≤ 2 % od pełnego zakresu (z kompensacją temperatury)
≤ 0.2 %/K (bez kompensacji temperatury)
Zgodność ze standardami i dyrektywami
Deklaracja zgodności
Standardy EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
EN 60947-5-7:2003
IEC 60947-5-7:2003
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor plug M12 x 1 , 5-pin
Stopień ochrony głowica: IP67
konektor głowica/jednostka kontrolna: IP52
Materiał
Obudowa stal nierdzewna (1.4305 / AISI 303)
elementy z tworzywa: PBT
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 260 g
Ustawienie fabryczne
Wyjście ustawiony limit A1: 60 mm
ustawiony limit A2: 300 mm
sygnał narastający

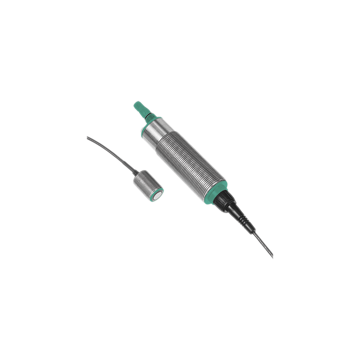

Zdjęcie poglądowe 114498 - UC300-30GM-IUR2-K-V15.jpg
Rysunek techniczny
Karta katalogowa 114498 - UC300-30GM-IUR2-K-V15.pdf
