UC6000-30GM70S-IE2R2-V15 - 238398

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
M30
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zaawansowane aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
4-20mA + PNP/NO lub NC
Strefa działania
sn=350-6000 mm
Obudowa
Cylindyczna

Podstawowe parametry
Zakres pomiarowy 350 ... 6000 mm
Ustawialny zakres 400 ... 6000 mm
Strefa niewykrywania 0 ... 350 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 80 kHz
Czas odpowiedzi ≤ 275 ms
Klasyfikacja nominalna
Dryft temperaturowy ≤ ± 1.5 % od pełnego zakresu
Wskaźnik zadziałania
żółty LED wyjście przełącznika stanu przełączania
zielony LED/żółty żółty: obiekt w zakresie
zielony: przycisk uczący
Potencjometr ustawialne wyjście przełączające
Parametry elektryczne
Napięcie zasilania 20 ... 30 V DC (w tym tętnienia)
Konsumpcja bez obciążenia ≤ 50 mA
Interfejs
Typ interfejsu Podczerwień
Wejście / Wyjście
Wejście / Typ wyjścia 1 połączenie synchronizacyjne, dwukierunkowe (ustawienie fabryczne: tryb synchronizacji) / wejście uczące
poziom "0" ≤ 3 V
poziom "1" ≥ 15 V
Impedancja wejścia typ. 900 ?
Ilość czujników max. 10
Wyjście przełączające
Typ wyjścia 1 wyjście przełączające PNP, NO ( NC kontakt programowalne )
Ustawienia fabryczne 400 ... 6000 mm ( ustawialne za pomocą potencjometru )
Powtarzalność ± 9 mm
Max. obciążenie wyjścia 300 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Częstotliwość przełączania ≤ 1 Hz
Histereza przełączania 60 mm ( programowalne )
Spadek napięcia ≤ 3 V
prąd poza zakresem ≤ 10 µA
Wyjście analogowe
Typ wyjścia 1 wyjście prądowe 4 ... 20 mA, programowalne rosnąco / malejąco
Ustawienia fabryczne sygnał rosnący; ustawiony limit A1: 400 mm ; ustawiony limit A2: 6000 mm
Rezystor obciążenia ≤ 500 ?
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -25 ... 85 °C (-13 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP65
Materiał
Obudowa mosiądz niklowany
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 300 g
Rodzaj obudowy Obudowa cylindryczna

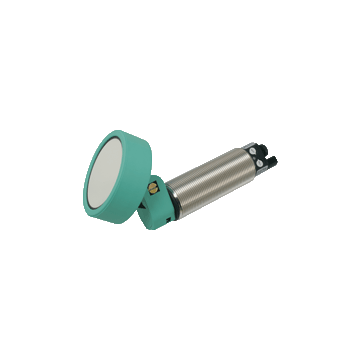

Zdjęcie poglądowe 238398 - UC6000-30GM70S-IE2R2-V15.jpg
Rysunek techniczny
Karta katalogowa 238398 - UC6000-30GM70S-IE2R2-V15.pdf
