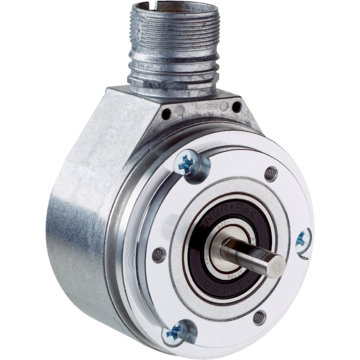

DFS60B-S4PA00S74 - 1081183
Enkoder inkrementalny SICK, wałek 6x19 mm, programowalny TTL/HTL 4,5–32 V, 500 impulsów/obrót, IP67/65, kołnierz adaptera, dodatkowe etykiety z opisem Lemo, do 10 000 impulsów, czołowe mocowanie wałka.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DFS60, DFS60B-S4PA00S74, Wykonanie mechaniczne: Wersja specjalna 19 mm, Interfejs komunikacyjny: 4,5 V ... 32 V, TTL, HTL, programowalny, Typ przyłącza: Wtyk, M23, 12 pinów, promieniowe, Liczba impulsów na obrót: 500, Cecha wyróżniająca: Wałek o średnicy 6 x 19 mm zgodny ze specyfikacją klienta, Wstępnie zamontowany kołnierz adaptera 2029160, Rozdzielczość programowana na maks. 10 000 impulsów, wstępnie zaprogramowana na 500 impulsów na obrót, Załączone 3 dodatkowe etykiety z numerem katalogowym Lemo i liczbą impulsów 1. 500 impulsów: 913501079; 2. 1000 impulsów: 913501135; 3. 2500 impulsów: 913501240
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Wałek o średnicy 6 x 19 mm zgodny ze specyfikacją klienta Wstępnie zamontowany kołnierz adaptera 2029160 Rozdzielczość programowana na maks. 10 000 impulsów, wstępnie zaprogramowana na 500 impulsów na obrót Załączone 3 dodatkowe etykiety z numerem katalogowym Lemo i liczbą impulsów 1. 500 impulsów: 913501079; 2. 1000 impulsów: 913501135; 3. 2500 impulsów: 913501240 |
|
| Standardowe urządzenie referencyjne | DFS60B-S4PA10000, 1036720 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 300 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 500 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów | ± 0,01° | |
| Granice błędu | ± 0,05° | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Ustawienie fabryczne | Fabrycznie ustawiony poziom wyjściowy TTL | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Programowalny/parametryzowalny | Tak | |
| Czas inicjalizacji | 32 ms, 30 ms | |
| Częstotliwość wyjściowa | ≤ 600 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M23, 12 pinów, promieniowe | |
| Napięcie zasilające | 4,5 ... 32 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wersja specjalna | |
| Szczegóły korpusu mechanicznego | Wałek, mocowanie czołowe, 6 mm x 19 mm | |
| Długość wału | 19 mm | |
| Masa | + 0,3 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Moment rozruchowy | 0,5 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,3 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ | |
| Moment bezwładności wirnika | 6,2 gcm² | |
| Żywotność łożysk | 3,6 x 10^10 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP67, po stronie obudowy, wtyk (IEC 60529) IP65, po stronie wałka (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +100 °C –30 °C ... +100 °C |
|
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 70 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.338 kg | |
| Masa jednostkowa netto | 0.338 kg | |
| Jednostka objętości | 2065.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084380297 | |
