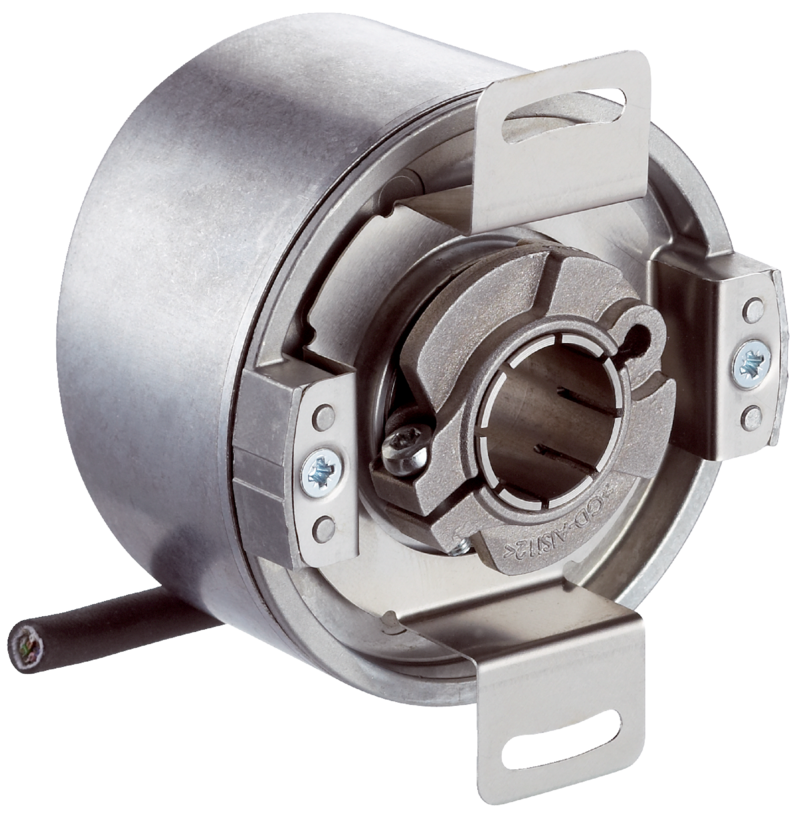

DFS60B-TJPZ00S07 - 1100719
Enkoder inkrementalny SICK, otwór przelotowy 5/8”, programowalny TTL/HTL 4,5–32 V, 10 000 impulsów/obrót, przewód 0,5 m z M12 8-pin, zakres dostawy obejmuje tuleje zaciskowe, stopień ochrony IP65, błąd ±0,05°.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DFS60, DFS60B-TJPZ00S07, Wykonanie mechaniczne: Otwór przelotowy 5/8”, Interfejs komunikacyjny: 4,5 V ... 32 V, TTL, HTL, programowalny, Typ przyłącza: Wersja specjalna, Liczba impulsów na obrót: 10.000, Cecha wyróżniająca: DFS60B-TJPZ00S06 (1100135) – przewód, uniwersalny, 0,5 m z 8-pinowym złączem M12, zakres dostawy obejmuje dodatkowe akcesoria, tabliczka znamionowa wg specyfikacji klienta:6028369 – 8-pinowy wtyk M12 2076219 – tuleja zaciskowa 8 mm2076220 – tuleja zaciskowa 10 mm 2076221 – tuleja zaciskowa 12 mm 2076222 – tuleja zaciskowa 14 mm 2076223 – tuleja zaciskowa 15 mmDodatkowa pusta etykieta do zanotowania ustawień programowania
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | DFS60B-TJPZ00S06 (1100135) – przewód, uniwersalny, 0,5 m z 8-pinowym złączem M12, zakres dostawy obejmuje dodatkowe akcesoria Tabliczka znamionowa wg specyfikacji klienta: 6028369 – 8-pinowy wtyk M12 2076219 – tuleja zaciskowa 8 mm 2076220 – tuleja zaciskowa 10 mm 2076221 – tuleja zaciskowa 12 mm 2076222 – tuleja zaciskowa 14 mm 2076223 – tuleja zaciskowa 15 mm Dodatkowa pusta etykieta do zanotowania ustawień programowania |
|
| Standardowe urządzenie referencyjne | DFS60B-TJPK65536, 1036968 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 300 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 10.000 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów | ± 0,01° | |
| Granice błędu | ± 0,05° | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Ustawienie fabryczne | Fabrycznie ustawiony poziom wyjściowy TTL | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Programowalny/parametryzowalny | Tak | |
| Czas inicjalizacji | 32 ms, 30 ms | |
| Częstotliwość wyjściowa | ≤ 600 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wersja specjalna | |
| Typ przyłącza – szczegóły | Przewód, 8-żyłowy, z 8-pinowym wtykiem M12, uniwersalny, 0,5 m | |
| Napięcie zasilające | 4,5 ... 32 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór przelotowy | |
| Średnica wałka lub otworu | 5/8″ | |
| Masa | + 0,2 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Moment rozruchowy | 0,8 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,6 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,2 mm (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 40 gcm² | |
| Żywotność łożysk | 3,6 x 10^10 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65, po stronie obudowy, wtyk (IEC 60529) IP65, po stronie wałka (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +100 °C –30 °C ... +100 °C |
|
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.533 kg | |
| Masa jednostkowa netto | 0.533 kg | |
| Jednostka objętości | 2016 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084451249 | |
