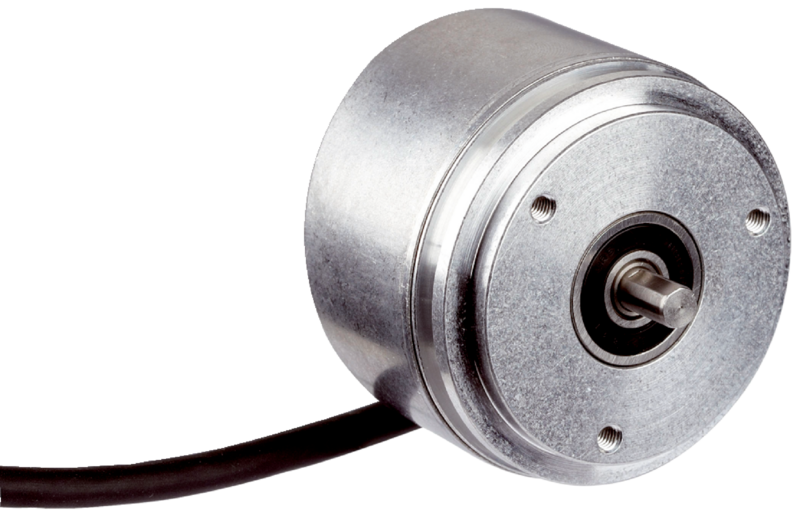

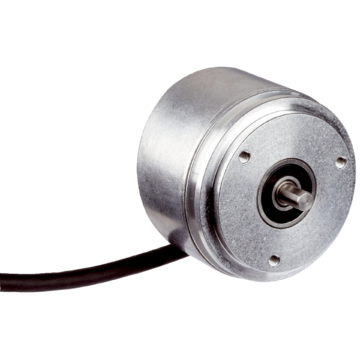

DFS60E-S1EL01000 - 1053166
Enkoder inkrementalny SICK z wałkiem 6 mm na serwokołnierzu, zasilanie 10–32 V, HTL push-pull, przewód 3 m, 1000 impulsów/obrót, IP67/IP65, max. 9000 obr./min.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DFS60, DFS60E-S1EL01000, Wykonanie mechaniczne: Wałek mocowanie na serwokołnierzu 6 mm x 10 mm (z powierzchnią), Interfejs komunikacyjny: 10 V ... 32 V, HTL, Push pull, Typ przyłącza: Przewód, 8 żył, uniwersalny, 3 m, Liczba impulsów na obrót: 1.000
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 300 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 1.000 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów | ± 0,2° | |
| Granice błędu | ± 0,3° | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Czas inicjalizacji | 40 ms | |
| Częstotliwość wyjściowa | ≤ 300 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 3 m | |
| Napięcie zasilające | 10 ... 32 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie na serwokołnierzu | |
| Średnica wałka lub otworu | 6 mm Z powierzchnią |
|
| Długość wału | 10 mm | |
| Masa | + 0,3 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Moment rozruchowy | 0,5 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,3 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ | |
| Moment bezwładności wirnika | 6,2 gcm² | |
| Żywotność łożysk | 3,6 x 10^10 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-4 | |
| Stopień ochrony | IP67, od strony obudowy, wyprowadzenie przewodu (IEC 60529) IP65, po stronie wałka (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | 0 °C ... +85 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 50 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.463 kg | |
| Masa jednostkowa netto | 0.463 kg | |
| Jednostka objętości | 2187 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084296239 | |
