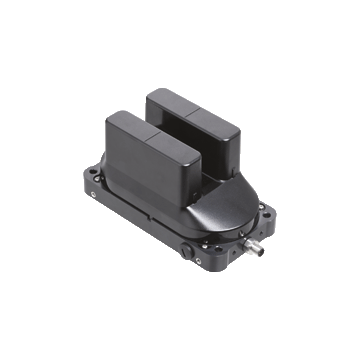

WCS3B-LS221H-OM - 199290-0044

Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS3, wersja do pracy na zewn., interfejs RS485 + terminator, 62,50 kBaud, temp. pracy - 40 ... 60 ° C, zas. 10 - 30 VDC, M12-5pin, IP67 / IP69, konektor po lewej stronie

WCS3B-LS221H-OM - 199290-0044

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

13 021,00 zł

16 015,83 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Read head WCS3B-LS221H-OM
  • Do użytku na zewnątrz
  • Bezdotykowy enkoder położenia absolutnego
  • Rozszerzony zakres temperatur
  • Automatyczne wykrywanie gromadzenia się brudu
  • Interfejs RS-485
  • Dowolnie wybierane gniazdo kablowe dzięki obrotowej wkładce

Opis produktu
Głowica czytająca, interfejs RS-485, z rezystorem terminującym RS-485
Ogólne specyfikacje
Prędkość przejazdu ≤ 12.5 m/s
Skala max. 314.5 m
Bezpłatne tolerancje dla szyny kodowej poziomo: 28 mm ( ± 14 mm )
pionowo: 25.5 mm ( +11.5 mm/-14 mm )
Rozdzielczość ± 0,4 mm (1250 pozycji / m)
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 60 a
Czas misji (T M ) 10 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik przepływu danych Żółta dioda LED: aktywna komunikacja danych
Wskaźnik błędu Czerwona dioda LED miga: odczyt głowicy poza szyną kodową
ciągłe świecenie: wewnętrzny test diagnostyczny nie powiódł się
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Pobór mocy 11 VA przy 24 V DC
Interfejs
Typ interfejsu Interfejs RS 485
Kod wyjściowy danych kod binarny
Protokół 1 , 2
Szybkość transmisji 62,5 kBit / s
Adres 0
Zakończenie z zakończeniem RS 485
Standardowa zgodność
Emitowane zakłócenia DIN EN 61000-6-4 , DIN EN 12015
Odporność na hałas DIN EN 61000-6-2 , DIN EN 12016
Odporność na wstrząsy DIN EN 60068-2-27, pół sinus 30 g, 18 ms
Odporność na wibrację DIN EN 60068-2-6, sinusoidalny, 5 g, 10 - 2000 Hz, 10 cykli
Aprobaty i certyfikaty
Zatwierdzenie CSA cCSAus Certified, General Purpose
Class 2 power source
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura robocza -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia 5-stykowe złącze M12 x 1
Stopień ochrony IP67 / IP69
Materiał
Obudowa PET, PC (poliwęglan)
Masa 1000 g
Uwaga Czytnika nie wolno obsługiwać bez obudowy ochronnej!
System Classcode
ECLASS 13.0 27270918
ECLASS 12.0 27270918
ECLASS 11.0 27270701
ECLASS 10.0.1 27270701
ECLASS 9.0 27270701
ECLASS 8.0 27270701
ECLASS 5.1 27270701
ETIM 9.0 EC001852
ETIM 8.0 EC001852
ETIM 7.0 EC001852
ETIM 6.0 EC001852
ETIM 5.0 EC001852
UNSPSC 12.1 41111945
