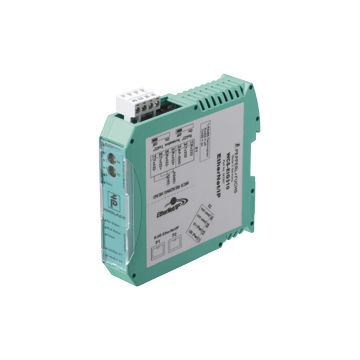

WCS-EIG310 - 247901
Moduł interfejsu WCS z interfejsem EtherCAT firmy Pepperl+Fuchs, możliwość podłączenia do 4 głowic odczytu, montaż na szynie DIN, EtherNet/IP, zintegrowany przełącznik
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
4 627,00 zł
5 691,21 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry modułu interfejsu WCS WCS-EIG310
- Można podłączyć do 4 głowic odczytu
- Montaż na szynie DIN
- EtherNet / IP
- Zintegrowany przełącznik
Opis produktu | ||
---|---|---|
Moduł interfejsu Ethernet WCS |
Ogólne specyfikacje | ||
---|---|---|
Instalacja | Montaż na szynie DIN | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 180 a | |
Czas misji (T M ) | 10 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Pobór mocy | ≤ 3,6 W (bez głowic odczytu) | |
Interfejs 1 | ||
Połączenie z | Układ sterowania | |
Typ interfejsu | Ethernet | |
Protokół | EtherNet / IP | |
Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
Format wyjściowy danych | kod binarny | |
Interfejs 2 | ||
Połączenie z | Układ sterowania | |
Typ interfejsu | Ethernet | |
Protokół | EtherNet / IP | |
Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
Format wyjściowy danych | kod binarny | |
Interfejs 3 | ||
Typ interfejsu | Do czytników WCS-LS121 i WCS-LS221 Przełączany terminator Cykl aktualizacji czytnika: 1 ms |
|
Fizyczny | RS-485 | |
Protokół | półdupleks | |
Szybkość transmisji | 62,5 Bit / s | |
Standardowa zgodność | ||
Emitowane zakłócenia | EN 55011, cl. A: 2007 | |
Odporność na zakłócenia | EN 61000-4-2: 2009, EN 61000-4-3: 2006 + A1: 2008, EN 61000-4-4: 2004, EN 61000-4-5: 2006 EN 61000-6-2: 2005 |
|
Aprobaty i certyfikaty | ||
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura robocza | -25 ... 85 ° C (-13 ... 185 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Wilgotność względna | ≤ 80% | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Interfejs 1 & 2: gniazdo RJ-45, 8-pin Interfejs 3: zaciski ≤ 2.5 mm2 , 5-pin |
|
Szerokość obudowy | 23 mm | |
Wysokość obudowy | 118 mm | |
Stopień ochrony | IP20 | |
Materiał | plastik | |
Pozycja montażowa | dowolna pozycja | |
Masa | około 140 g |
