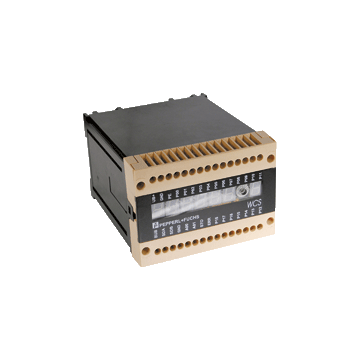

WCS-IP111 - 244207
Moduł interfejsu równoległego WCS firmy Pepperl+Fuchs, zintegrowany wyświetlacz, podłączenie do 4 głowic odczytu LS211 lub LS111, montaż na szynie DIN, zintegrowane zakończenie magistrali, kod Gray
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry modułu interfejsu WCS WCS-IP111
- Zintegrowany wyświetlacz
- Podłączenie do 4 głowic odczytu LS211 lub LS111
- Montaż na szynie DIN
- Zintegrowane zakończenie magistrali
- Kod Gray
| Opis produktu | ||
|---|---|---|
| Moduł interfejsu równoległego WCS | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Instalacja | Montaż na szynie DIN | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 20% | |
| Pobór mocy | ≤ 2 W (bez głowic odczytu) | |
| Interfejs 1 | ||
| Połączenie z | Układ sterowania | |
| Typ interfejsu | Push-pull, równolegle | |
| Szybkość transmisji | max. 500 Aktualizacja / s | |
| Stopień wyjściowy | Wyjście push-pull (4 w 1) | |
| Prąd obciązenia | max. 5 mA | |
| Format wyjściowy danych | Kod Gary | |
| Interfejs 2 | ||
| Połączenie z | Głowica odczytu | |
| Podłączenie głowicy odczytu | WCS-LS211 , WCS-LS111 | |
| Typ interfejsu | RS-485 | |
| Metoda transmisji | półdupleks | |
| Szybkość transmisji | max. 187,5 kBit / s | |
| Rezystor końcowy RS485 | zintegrowany | |
| Cykl odświeżania głowicy odczytu | 1 ms | |
| Wejście | ||
| Wejście sterujące | zapisz wejście 2 wejścia do odczytu adresu głowicy |
|
| Wyjście | ||
| Typ wyjścia | PNP | |
| Wyjście sygnału | warunek błędu | |
| Znamionowy prąd roboczy | ≤ 15 mA | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 55011 | |
| Odporność na zakłócenia | DIN EN 50082-2 | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Wilgotność względna | ≤ 80% | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | wymienny blok zacisków | |
| Szerokość obudowy | 100 mm | |
| Wysokość obudowy | 74 mm | |
| Stopień ochrony | IP20 | |
| Materiał | plastik | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | około 400 g | |
