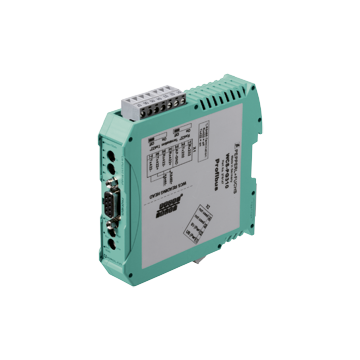

WCS-PG310 - 276147
Moduł interfejsu WCS interfejs Profibus firmy Pepperl+Fuchs, możliwość podłączenia do 4 głowic odczytu, montaż na szynie DIN, zintegrowany przełącznik
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
3 734,00 zł
4 592,82 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry modułu interfejsu WCS WCS-PG310
- Można podłączyć do 4 głowic odczytu
- Montaż na szynie DIN
- Zintegrowany przełącznik
- Interfejs PROFIBUS
| Opis produktu | ||
|---|---|---|
| Moduł interfejsu WCS Profibus | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Instalacja | Montaż na szynie DIN | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 180 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | ≤ 3,6 W (bez głowic odczytu) | |
| Interfejs 1 | ||
| Połączenie z | Układ sterowania | |
| Typ interfejsu | PROFIBUS DP V1 | |
| Szybkość transmisji | max. 12 MBit / s, automatyczne wykrywanie prędkości transmisji | |
| Format wyjściowy danych | kod binarny | |
| Rezystor końcowy magistrali | przełączny | |
| Interfejs 2 | ||
| Połączenie z | Układ sterowania | |
| Podłączenie głowicy odczytu | WCS...-LS221 , WCS...-LS121 | |
| Typ interfejsu | RS-485 | |
| Metoda transmisji | półdupleks | |
| Szybkość transmisji | 62,5 kBit / s | |
| Rezystor końcowy RS485 | przełączny | |
| Cykl odświeżania głowicy odczytu | 1 ms | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 55011, cl. A: 2007 | |
| Odporność na zakłócenia | EN 61000-6-2:2005 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 55 ° C (32 ... 131 ° F), bez kondensacji wilgoci | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Wilgotność względna | ≤ 80% | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Interfejs 1: 9-stykowe złącze Sub-D Interfejs 2: podłączenie zacisków ≤ 2,5 mm 2 , 7 pinów |
|
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 111 mm | |
| Głębokość obudowy | 115 mm | |
| Stopień ochrony | IP20 | |
| Materiał | plastik | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | około 200 g | |
