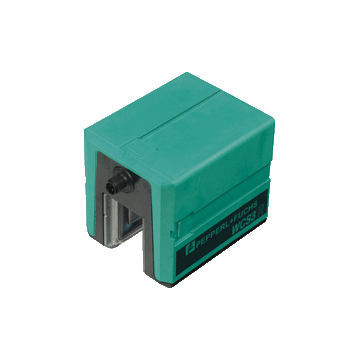

WCS3R-LS24AH - 215146
Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS3, przygotowane pod systemy wind, rozszeżony zakres temperatury, interfejs RS422, zakres temperatury pracy - 40 ... 60 ° C, zas. 10 - 30 VDC, podłącznie M12-8pin, IP54
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
Zapytaj o cenę
Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry głowicy odczytu WCS3R-LS24AH
- Bezdotykowy enkoder położenia absolutnego
- Automatyczne wykrywanie gromadzenia się brudu
- Wyjście pozycji i prędkości
- Zoptymalizowany dla wszystkich systemów sterowania i wind
- System antypoślizgowy
- Nie jest wymagany przebieg referencyjny
- Szybki montaż
- Interfejs RS 422
- Wysoka rozdzielczość
- Rozszerzony zakres temperatur
| Opis produktu | ||
|---|---|---|
| Głowica odczytu, interfejs RS-485, z opornikiem końcowym RS-485 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejścia | ≤ 2.2 m/s | |
| Skala | max. 100 m | |
| Luźne tolerancje dla szyny kodowej | poziomo: 31 mm ( ± 15.5 mm ) pionowo: 28 mm ( ± 14 mm ) |
|
| Rozdzielczość | ± 1 mm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 50 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik przepływu danych | Żółta dioda LED: aktywna komunikacja danych | |
| Wskaźnik błędu | Czerwona dioda LED miga: odczyt głowicy poza szyną kodową ciągłe świecenie: wewnętrzny test diagnostyczny nie powiódł się |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | 11 VA przy 24 V DC |
|
| Interfejs | ||
| Typ interfejsu | RS 422 | |
| Kod wyjściowy danych | kod binarny | |
| Protokół | patrz opis protokołu | |
| Szybkość transmisji | Szybkość transmisji 19,2 kBit / s | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | DIN EN 61000-6-4 , DIN EN 12015 | |
| Odporność na zakłócenia | DIN EN 61000-6-2 , DIN EN 12016 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, pół sinus 30 g, 18 ms | |
| Odporność na wibrację | DIN EN 60068-2-6, sinusoidalny, 5 g, 10 - 2000 Hz, 10 cykli | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CSA | Certyfikacja cCSAus, Zastosowania ogólne Źródło zasilania klasy 2 |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 8-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | ABS, PC (poliwęglan) | |
| Masa | 500 g | |
| Informacje ogólne | ||
| Informacje dotyczące zamawiania | Płyta montażowa w komplecie z dostawą | |
