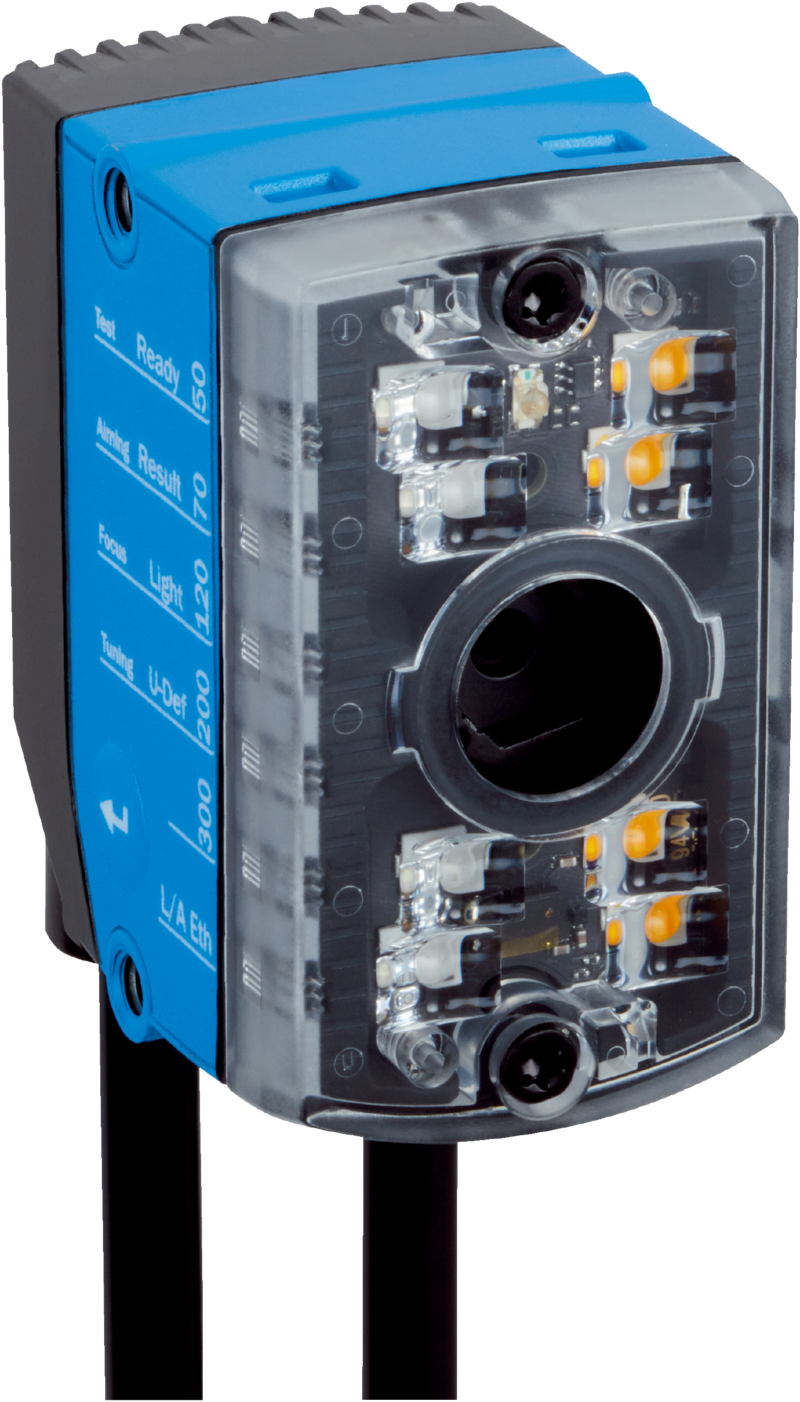

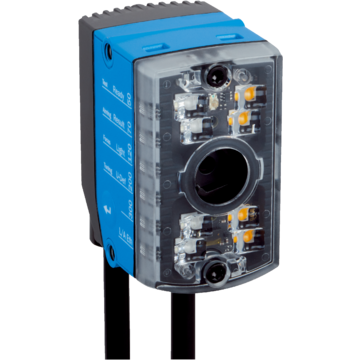

V2D611G-MMSBE4 - 1114539
Wizyjny czytnik kodów SICK, ręczna ogniskowa, odczyt 50–300 mm, prędkość ?5 m/s, 2D: Data Matrix/QR, Ethernet/PROFINET/EtherNet/IP/RS232/CAN/CANopen, IP54, metalowa obudowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, GLS6, V2D611G-MMSBE4, Odległość odczytu: 50 mm ... 300 mm, Prędkość przejazdu: ? 5 m/s, Typy kodu 2D: Data Matrix ECC200, QR Code, Stopień ochrony: IP54, Interfejs komunikacyjny: EthernetPROFINETEtherNet/IP™SzeregowyCANCANopen
| Cechy | ||
|---|---|---|
| Ognisko optyczne | Regulowana ogniskowa (ręczny) | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Bursztynowy, LED, widzialne, 617 nm, ± 15 nm Kolor niebieski, LED, widzialne, 470 nm, ± 15 nm |
|
| Klasa LED | 1 (IEC 62471:2006-07, EN 62471:2008-09) | |
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm LED, widzialne, czerwony, 635 nm, ± 15 nm |
|
| Wskaźnik wzajemnego położenia | Laser, widzialne, 630 nm ... 680 nm | |
| Klasa lasera | 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Odległość odczytu | 50 mm ... 300 mm | |
| Prędkość przejazdu | ≤ 5 m/s | |
| Dokładność (pozycja) | ± 0,1 mm | |
| Powtarzalność (pozycja) | ± 0,05 mm | |
| Zakres pracy | 50 mm ... 300 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy 1 x M12, gniazdo Ethernet 4-pinowe Okrągłe złącze wtykowe |
|
| Napięcie zasilające | 12 V AC ... 24 V DC, ± 15 % | |
| Pobór mocy | Typ. 3,5 W | |
| Prąd wyjściowy | ≤ 50 mA | |
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP54 (EN 60529, EN 60529/A2) | |
| Klasa ochrony | III | |
| Bezpieczeństwo elektryczne | EN 62368 | |
| Masa | 165 g | |
| Wymiary (dł. x szer. x wys.) | 50 mm x 40,3 mm x 29,6 mm | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 2D | |
| Typy kodu 2D | Data Matrix ECC200, QR Code | |
| Kwalifikacja kodu | Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004 | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), FTP (transmisja obrazu) | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| PROFINET | ||
| Funkcja | PROFINET Single Port | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu) | |
| Prędkość przesyłania danych | 0,3 kBaud ... 115,2 kBaud | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| CANopen | ||
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| Wyjścia dwustanowe | 3 (fizyczne, przełączające, “Result 1” ... “Result 3”) | |
| Wskazania optyczne | 9 LEDs (6 x wskaźnik stanu, 2 x wskaźnik położenia LED, 1 plamka świetlna) | |
| Program konfiguracyjny | SOPAS ET (wersja 2018.04 lub nowsza) | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu zewnętrznego serwera FTP | |
| Częstotliwość enkodera | Max. 300 Hz | |
| Wysterowanie zewnętrznego oświetlenia | Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-4:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010 / EN 61000-6-2:2005-08 | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat Profinet | Tak | |
| BIS registration | Tak | |
| ESD conformity | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.274 kg | |
| Masa jednostkowa netto | 0.274 kg | |
| Jednostka objętości | 1767 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084485718 | |
