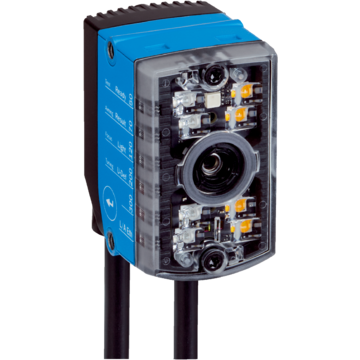

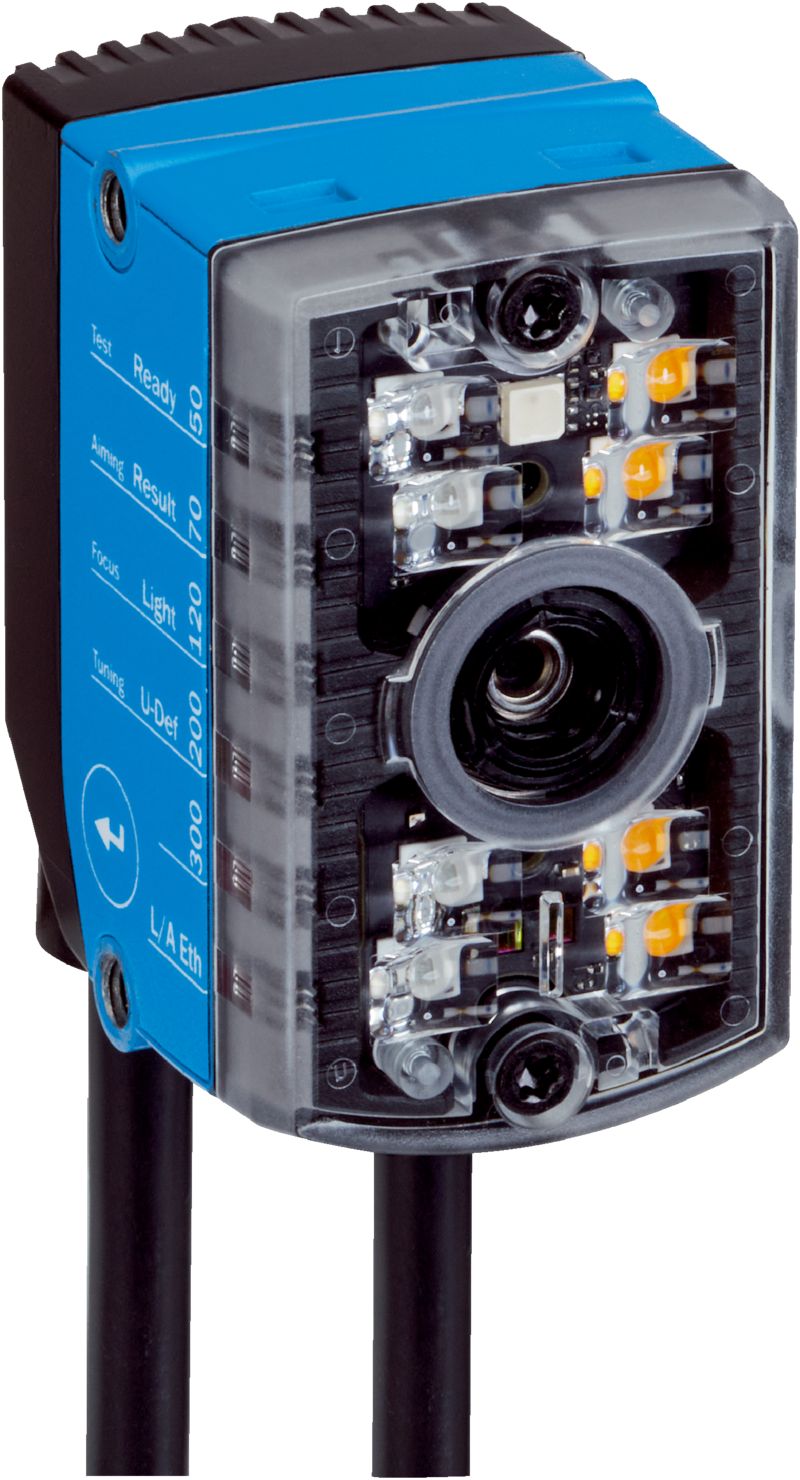

V2D611R-MLSCE5 - 1144345
Wizyjny czytnik kodów SICK, 1,2 Mpixel, autofokus liquid lens, obiektyw 12 mm, zakres 50–300 mm, bursztynowe/niebieskie LED, Ethernet/PROFINET/EtherNet/IP/RS232/CAN/CANopen, IP65.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector61x, V2D611R-MLSCE5, Wariant: Urządzenie kompletne, Ognisko optyczne: Autofokus z funkcją uczenia (Liquid Lens), Rozdzielczość czujnika: 1.280 px x 960 px (1,2 Mpixel), Kolor oświetlenia: BursztynowyKolor niebieski, Ogniskowa: 12 mm, Interfejs komunikacyjny: EthernetPROFINETEtherNet/IP™SzeregowyCANCANopen, Zastosowanie w chłodniach: nie, Wskazówka: Dla niektórych interfejsów komunikacyjnych wymagane mogą być dodatkowe akcesoria (szczegóły online)
| Cechy | ||
|---|---|---|
| <>Wariant</> | <>Urządzenie kompletne</> | |
| <>Ognisko optyczne</> | <>Autofokus z funkcją uczenia (Liquid Lens)</> | |
| <>Czujnik</> | <>CMOS monochromatyczny</> | |
| <>Rozdzielczość czujnika</> | <>1.280 px x 960 px (1,2 Mpixel)</> | |
| <>Podświetlenie</> | <>Zintegrowany</> | |
| <>Kolor oświetlenia</> | <>Bursztynowy, LED, widzialne, 617 nm, ± 15 nm</> <>Kolor niebieski, LED, widzialne, 470 nm, ± 15 nm</> |
|
| <>Klasa LED</> | <>1 (IEC 62471:2006-07, EN 62471:2008-09)</> | |
| <>Plamka świetlna</> | <>LED, widzialne, zielony, 525 nm, ± 15 nm</> <>LED, widzialne, czerwony, 635 nm, ± 15 nm</> |
|
| <>Wskaźnik wzajemnego położenia</> | <>LED, czerwony, 630 nm, ± 15 nm</> | |
| <>Klasa lasera</> | <>1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 56” z 24 maj 2019 r. (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Obiektyw | ||
| <>Ogniskowa</> | <>12 mm</> | |
| <>Częstotliwość skanowania</> | <>40 Hz</> | |
| <>Rozdzielczość kodu</> | <>0,02 mm</> | |
| <>Zakres pracy</> | <>50 mm ... 300 mm</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>1 x Przewód z wtykiem M12, 17-pinowym</> <>1 x Przewód ze złączem żeńskim Ethernet M12, 4-pinowym</> <>Okrągłe złącze wtykowe</> |
|
| <>Napięcie zasilające</> | <>12 V DC ... 24 V DC, ± 15 %</> | |
| <>Pobór mocy</> | <>Typ. 3,5 W</> | |
| <>Prąd wyjściowy</> | <>≤ 50 mA</> | |
| <>Materiał obudowy</> | <>Cynkowy odlew ciśnieniowy</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Materiał szybki przedniej</> | <>Tworzywo sztuczne</> | |
| <>Stopień ochrony</> | <>IP65 (EN 60529, EN 60529/A2)</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Bezpieczeństwo elektryczne</> | <>EN 62368-1</> | |
| <>Masa</> | <>165 g</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>50 mm x 40,3 mm x 29,6 mm</> | |
| Wydajność | ||
| <>Struktury kodu możliwe do odczytu</> | <>Kody 1D, kody 2D, Stacked</> | |
| <>Typy kodu kreskowego</> | <>GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, Plessey Code, MSI/Plessey, Telepen, Kody na przesyłkach</> | |
| <>Typy kodu 2D</> | <>Data Matrix ECC200, GS1 Data-Matrix, PDF417, PDF417 Truncated, QR Code, MaxiCode</> | |
| <>Kwalifikacja kodu</> | <>Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004</> | |
| <>Liczba kodów w polu odczytu</> | <>1 ... 50</> | |
| <>Liczba znaków w polu odczytu</> | <>500 (w przypadku funkcji CAN-multiplekser)</> | |
| <>Czas ekspozycji</> | <>≥ 60 µs</> | |
| <>Automatyczne przełączanie parametrów</> | <>Tak</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), FTP (transmisja obrazu)</> | |
| <>Prędkość przesyłania danych</> | <>10/100 Mbit/s</> | |
| PROFINET | ||
| <>Funkcja</> | <>PROFINET Single Port</> | |
| <>Prędkość przesyłania danych</> | <>10/100 Mbit/s</> | |
| EtherNet/IP™ | ||
| <>Prędkość przesyłania danych</> | <>10/100 Mbit/s</> | |
| Szeregowy | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu)</> | |
| <>Prędkość przesyłania danych</> | <>0,3 kBaud ... 115,2 kBaud</> | |
| CAN | ||
| <>Funkcja</> | <>Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer)</> | |
| <>Prędkość przesyłania danych</> | <>20 kbit/s ... 1 Mbit/s</> | |
| CANopen | ||
| <>Prędkość przesyłania danych</> | <>20 kbit/s ... 1 Mbit/s</> | |
| <>Wejścia dwustanowe</> | <>2 (fizyczne, przełączające, „Czujnik 1”, „Czujnik 2”)</> | |
| <>Wyjścia dwustanowe</> | <>3 (fizyczne, przełączające, “Result 1” ... “Result 3”)</> | |
| <>Taktowanie odczytu</> | <>Wejścia dwustanowe, wolne, Interfejs szeregowy, Ethernet, CAN, Autotakt, Tryb prezentacji</> | |
| <>Wskazania optyczne</> | <>9 LEDs (6 x wskaźnik stanu, 2 x wskaźnik położenia LED, 1 plamka świetlna)</> | |
| <>Elementy obsługowe</> | <>2 przyciski (wybór i uruchomienie bądź zakończenie funkcji)</> | |
| <>Interfejsy użytkownika</> | <>Serwer sieciowy</> | |
| <>Program konfiguracyjny</> | <>SOPAS ET</> | |
| <>Zapis i odczyt danych</> | <>Zapis obrazów i danych przy użyciu zewnętrznego serwera FTP</> | |
| <>Częstotliwość enkodera</> | <>Max. 300 Hz</> | |
| <>Wysterowanie zewnętrznego oświetlenia</> | <>Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V)</> | |
| Dane dotyczące otoczenia | ||
| <>Kompatybilność elektromagnetyczna (EMC)</> | <>EN 61000-6-3:2007+A1:2011</> <>EN 61000-6-2:2005-08</> |
|
| <>Odporność na drgania</> | <>EN 60068-2-6:2008-02</> | |
| <>Odporność na wstrząsy</> | <>EN 60068-2-27:2009-05</> | |
| <>Temperatura otoczenia pracy</> | <>0 °C ... +40 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +70 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>90 %, bez kondensacji</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat Profinet</> | <>Tak</> | |
| <>ESD conformity</> | <>Tak</> | |
| <>4Dpro</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27280103</> | |
| <>ECLASS 5.1.4</> | <>27280103</> | |
| <>ECLASS 6.0</> | <>27280103</> | |
| <>ECLASS 6.2</> | <>27280103</> | |
| <>ECLASS 7.0</> | <>27280103</> | |
| <>ECLASS 8.0</> | <>27280103</> | |
| <>ECLASS 8.1</> | <>27280103</> | |
| <>ECLASS 9.0</> | <>27280103</> | |
| <>ECLASS 10.0</> | <>27280103</> | |
| <>ECLASS 11.0</> | <>27280103</> | |
| <>ECLASS 12.0</> | <>27280103</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002999</> | |
| <>ETIM 8.0</> | <>EC002999</> | |
| <>UNSPSC 16.0901</> | <>43211701</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.296 kg | |
| Masa jednostkowa netto | 0.296 kg | |
| Jednostka objętości | 1693.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084551475 | |
