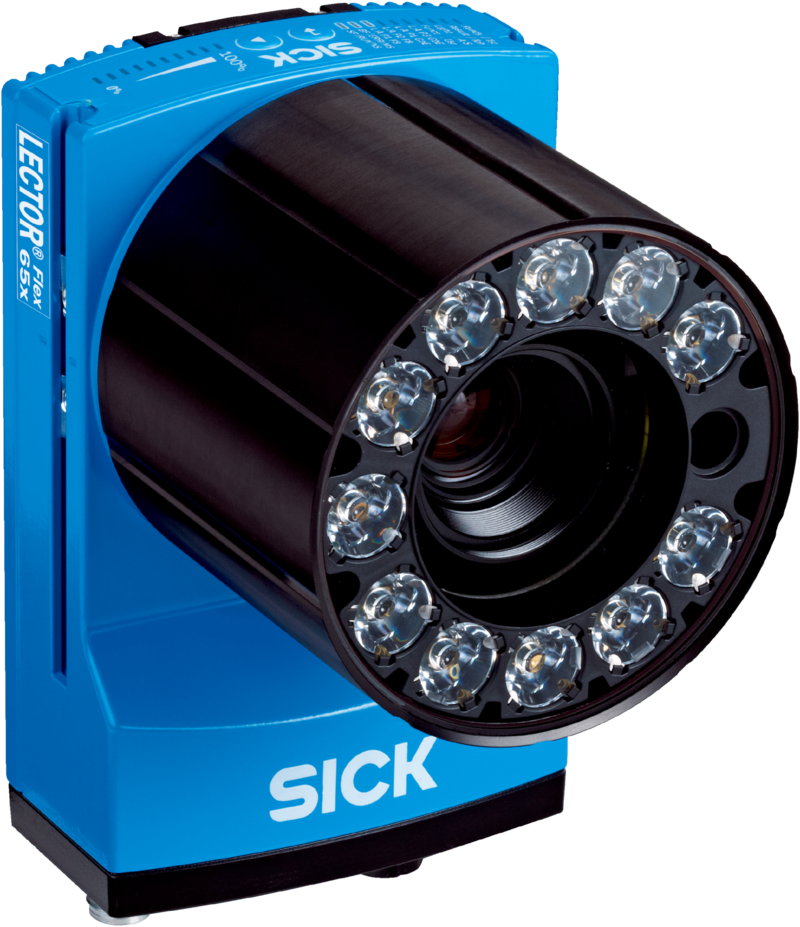

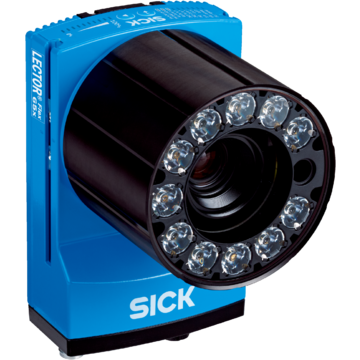

V2D652R-MCBGA6 - 1144192
Wizyjny czytnik kodów SICK, ręczna regulacja ogniskowej 50 mm, rozdzielczość 2,1 Mpix, niebieskie LED, zakres pracy 300–2200 mm, interfejs Ethernet/PROFINET/CAN/RS232/PROFIBUS, IP65, obsługa kodów 1D/2D.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector64x/Lector65x, V2D652R-MCBGA6, Wariant: Urządzenie kompletne, Ognisko optyczne: Regulowana ogniskowa (ręczny), Rozdzielczość czujnika: 2.048 px x 1.088 px (2,1 Mpixel), Kolor oświetlenia: Kolor niebieski, Ogniskowa: 50 mm, Interfejs komunikacyjny: EthernetPROFINETEtherNet/IP™SzeregowyCANPROFIBUS DP, Zastosowanie w chłodniach: nie, Wskazówka: Dla niektórych interfejsów komunikacyjnych wymagane mogą być dodatkowe akcesoria (szczegóły online)
| Cechy | ||
|---|---|---|
| Wariant | Urządzenie kompletne | |
| Ognisko optyczne | Regulowana ogniskowa (ręczny) | |
| Czujnik | CMOS monochromatyczny | |
| Rozdzielczość czujnika | 2.048 px x 1.088 px (2,1 Mpixel) | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Kolor niebieski, LED, widzialne, | |
| Klasa LED | Grupa ryzyka 2 (IEC 62471:2006-07, EN 62471:2008-09) | |
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm | |
| Wskaźnik wzajemnego położenia | Laser, czerwony, 630 nm ... 680 nm | |
| Klasa lasera | 1, odpowiada to normie 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z IEC 60825-1 Ed. 3, jak opisano w „Laser Notice No. 56” z dnia 8 maja 2019 r. (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Obiektyw | ||
| Format optyczny | 1″ | |
| Ogniskowa | 50 mm | |
| Przysłona | 1,4 ... 16 | |
| Częstotliwość skanowania | 70 Hz, przy rozdzielczości 2 megapikseli | |
| Rozdzielczość kodu | ≥ 0,1 mm | |
| Zakres pracy | 300 mm ... 2.200 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy (złącze szeregowe, CAN, we/wy, zasilanie elektryczne) 2 x M12, gniazdo 8-pinowe (Ethernet, P1 – jeszcze brak funkcji) 1 x M8, gniazdo 4-pinowe (USB) |
|
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Pobór mocy | Typ. 20 W, ± 20 % | |
| Prąd wyjściowy | ≤ 100 mA | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Szkło | |
| Stopień ochrony | IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) | |
| Klasa ochrony | III | |
| Bezpieczeństwo elektryczne | EN 60950-1 (2011-01) | |
| Masa | 963 g | |
| Wymiary (dł. x szer. x wys.) | 142,8 mm x 90 mm x 106,1 mm | |
| MTBF | 100.000 h | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D, Stacked, kody 2D | |
| Typy kodu kreskowego | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post | |
| Typy kodu 2D | Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code | |
| Typu kodów Stacked | PDF417 | |
| Kwalifikacja kodu | Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004 | |
| Wewnętrzna pamięć obrazu | 512 MB | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy, FTP (transmisja obrazu) | |
| Prędkość przesyłania danych | 10/100/1000 Mbit/s | |
| PROFINET | ||
| Funkcja | PROFINET Single Port (zintegrowany), PROFINET Dual Port (opcjonalnie za pośrednictwem modułu komunikacyjnego CDF600-2) | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 10/100/1000 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB650/CDM420) | |
| Konfigurowalne wejścia | Wejście enkodera, Zewnętrzne wyzwalanie | |
| Wyjścia dwustanowe | 6 (CDB650: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”, 2 wyjścia zewnętrzne przez CMC600 lub CDM420: „Wynik 1”, „Wynik 2”, 2 wyjścia zewnętrzne przez CMC600 lub przewód z wolnym końcem: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”) | |
| Konfigurowalne wyjścia | Potwierdzenie odczytu, Zewnętrzne sterowanie oświetleniem, Dowolnie konfigurowany warunek wyprowadzenia danych, „Device Ready” | |
| Taktowanie odczytu | Wejścia dwustanowe, wolne, Interfejs szeregowy, Ethernet, CAN, Autotakt, Tryb prezentacji | |
| Wskazania optyczne | 21 LEDs (10 x wskaźnik stanu, bargraf LED x 10, 1 zielona dioda sygnalizacyjna) | |
| Sygnalizacja dźwiękowa | Brzęczyk (można wyłączyć, możliwość zaprogramowania funkcji do sygnalizowania zdarzeń) | |
| Elementy obsługowe | 2 przyciski (wybór i uruchomienie bądź zakończenie funkcji) | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | SOPAS ET | |
| Karta pamięci | Karta pamięci micro SD (karta typu flash), maks. 16 GB, opcjonalnie | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP | |
| Częstotliwość enkodera | Max. 1 kHz | |
| Wysterowanie zewnętrznego oświetlenia | Za pośrednictwem wyjścia cyfrowego (maks. wyzwalacz 24 V) lub zewnętrznego przyłącza oświetlenia | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01) | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-6 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.300 kg | |
| Masa jednostkowa netto | 1.3 kg | |
| Jednostka objętości | 4704 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
