V2D8305R-1MCICXAF1SXXXX - 1149572

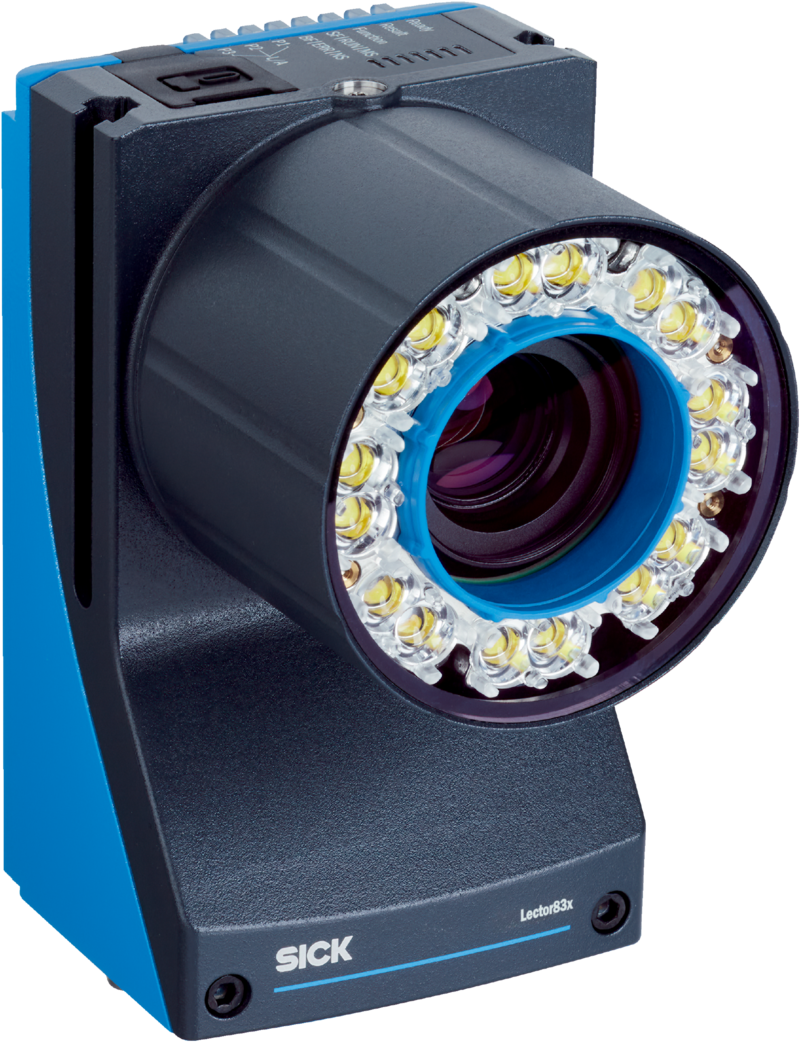

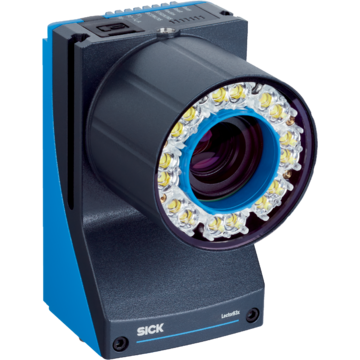

Wizyjny czytnik kodów SICK, regulowana ogniskowa, rozdzielczość 5 Mpix, obiektyw 12 mm, interfejsy Ethernet/CAN/USB/PROFINET, zakres pracy 200–2500 mm, IP65, wbudowane białe LED, czytanie 1D/2D, karta SD.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector83x, V2D8305R-1MCICXAF1SXXXX, Wariant: Urządzenie kompletne, Ognisko optyczne: Regulowana ogniskowa (ręczny), Rozdzielczość czujnika: 2.464 px x 2.048 px (5 Mpixel), Kolor oświetlenia: Biały, Ogniskowa: 12 mm, Interfejs komunikacyjny: Ethernet, EtherNet/IP™, CAN, Szeregowy, USB, PROFINET, Zastosowanie w chłodniach: nie
| Cechy | ||
|---|---|---|
| Wariant | Urządzenie kompletne | |
| Ognisko optyczne | Regulowana ogniskowa (ręczny) | |
| Czujnik | CMOS monochromatyczny | |
| Rozdzielczość czujnika | 2.464 px x 2.048 px (5 Mpixel) | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Biały, LED, widzialne, | |
| Kąt otwarcia | 47°, oświetlenie | |
| Obiektyw | ||
| Format optyczny | 1/1,8" | |
| Ogniskowa | 12 mm | |
| Przysłona | 1,8 ... 11 | |
| Częstotliwość skanowania | 30 Hz | |
| Rozdzielczość kodu | ≥ 0,1 mm | |
| Zakres pracy | 200 mm ... 2.500 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy, kodowanie A (Power CAN, interfejs szeregowy, we/wy) 1 x M8, 4-pinowe gniazdo wtykowe (oświetlenie zewnętrzne, we/wy) 2 x M12, gniazdo 4-pinowe, kodowanie D (Megabit Ethernet, dwuportowa magistrala sieciowa) 1 x M12, 8-pinowe złącze żeńskie, kodowanie X (Gigabit Ethernet) |
|
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Pobór mocy | Typ. 21 W | |
| Pobór prądu | 2 A | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Szary antracytowy (RAL 7016) | |
| Materiał szybki przedniej | Tworzywo sztuczne (PMMA) o grubości 2 mm, powłoka odporna na zarysowania | |
| Stopień ochrony | IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02) | |
| Bezpieczeństwo elektryczne | EN 61010:2010 / EN 61010-1:2010/A1:2019/AC:2019-04 | |
| Masa | 545 g, bez obiektywu i przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 108 mm x 63,1 mm x 84,5 mm | |
| MTBF | 100.000 h | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Zgodność | Conformance Class B | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D, kody 2D, Stacked | |
| Typy kodu kreskowego | Code 128, GS1-128, EAN 128, EAN 8, EAN 13, UPC-A, UPC-E, 2/5 Interleaved, Codabar, Code 93, Kod kreskowy na przesyłce | |
| Typy kodu 2D | Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code, Aztec | |
| Typu kodów Stacked | PDF417 | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), interfejs serwisowy, FTP (transmisja obrazu) | |
| Prędkość przesyłania danych | 10/100/1000 Mbit/s, Adresy MAC (odnoszące się do urządzeń), patrz tabliczka znamionowa | |
| EtherNet/IP™ | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs wyzwalacza | |
| Prędkość przesyłania danych | 10/100 MBit/s | |
| CAN | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs wyzwalacza | |
| Prędkość przesyłania danych | 500 kbit/s | |
| Szeregowy | ||
| Prędkość przesyłania danych | 1,2 kBaud ... 115,2 kBaud | |
| USB | ||
| Funkcja | Interfejs serwisowy (wywołanie serwera WWW), Ethernet za pośrednictwem interfejsu USB (RNDIS) | |
| Prędkość przesyłania danych | 480 Mbit/s | |
| PROFINET | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs wyzwalacza | |
| Prędkość przesyłania danych | 10/100 MBit/s | |
| Magistrala sieciowa, sieć przemysłowa | ||
| Obsługiwane wersje protokołu | Specyfikacja PROFINET V2.43 | |
| GSDML | Wg specyfikacji GSDML V2.43 | |
| Zgodność | Conformance Class B | |
| Zarządzanie siecią | SNMP, MIB-2, LLDP, Obsługa klienta MRP | |
| Właściwości przełącznika | 2-portowy przełącznik bezpieczeństwa zgodny z normą IEEE 802 | |
| Właściwości portu | 100Base-TX, Autonegocjacja, Auto Crossover (MDIX), Auto Polarity | |
| Netload | Netload Class III wg Security Level 1 Test | |
| Wejścia dwustanowe | 2 („Czujnik 1”, „Czujnik 2”, izolowany, Wejście enkodera, Zewnętrzne wyzwalanie) | |
| Konfigurowalne wejścia/wyjścia cyfrowe | ||
| X1 | 3 sztuk („DIO 4“, „DIO 5“, „DIO 6“) | |
| Taktowanie odczytu | Wejścia dwustanowe, CAN, Autotakt | |
| Wskazania optyczne | 8 Diody LED sygnalizujące stan | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | SOPASair | |
| Gniazdo kart pamięci | Karta pamięci micro SD (nie wchodzi w zakres dostawy) | |
| Klonowanie parametrów | Karta pamięci micro SD Oprogramowanie sterujące |
|
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu zewnętrznego serwera FTP | |
| Częstotliwość enkodera | Max. 50 kHz | |
| Wysterowanie zewnętrznego oświetlenia | Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | ||
| Odporność na zakłócenia | IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 | |
| Emisja zakłóceń | IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019 | |
| Odporność na drgania | EN 60068-2-6:2007, EN 60068-2-64:2019 | |
| Odporność na wstrząsy | EN 60068-2-27:2008 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie | |
| Stopień zanieczyszczenia | 2 (EN 61010-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat Profinet | Tak | |
| Certyfikat Ethernet/IP | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.781 kg | |
| Masa jednostkowa netto | 0.781 kg | |
| Jednostka objętości | 4704 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084558443 | |
