VSPM-6F2113S19 - 1079321

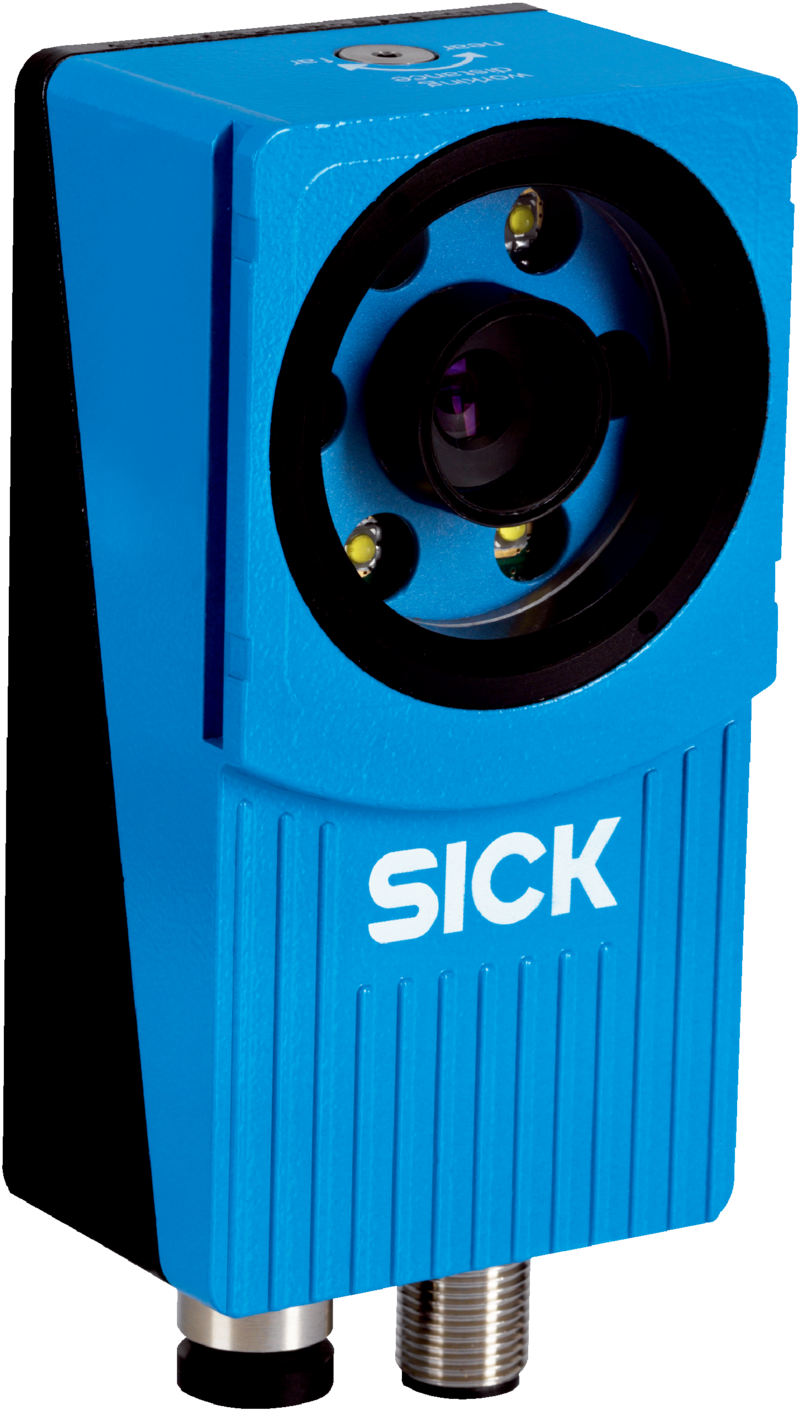

System wizyjny SICK Inspector PIM60 Bead, CMOS mono, rozdzielczość 0,3 Mpix, ogniskowa 10 mm, podświetlenie białe, narzędzia wizyjne dla przemysłu, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, Inspector, VSPM-6F2113S19, Nazwa produktu: Inspector PIM60 Bead, Podświetlenie: Zintegrowany, Kolor oświetlenia: Biały, Obiektyw: 10 mm, S-Mount, Odstęp roboczy: ? 50 mm, Rozdzielczość czujnika: 640 px x 480 px (0,3 Mpixel), Czujnik: CMOS monochromatyczny, Ognisko optyczne: Regulowana ogniskowa (ręcznie)
| Cechy | ||
|---|---|---|
| Technologia | Zdjęcie 2D | |
| Konfigurowany | Tak | |
| Zestaw narzędzi | Lokalizator obiektu Licznik pikseli Licznik pikseli krawędziowych Wzór Blob-Finder Kapanie Krawędź Okrąg Odległość Kątownik Licznik krawędzi Znajdź wartość maksymalną |
|
| Czujnik obrazu | CMOS monochromatyczny | |
| Ognisko optyczne | Regulowana ogniskowa (ręcznie) | |
| Kalibracja | Korekta zniekształcenia obiektywu i perspektywy, wyniki w mm | |
| Uzgadnianie współrzędnych robota | Tak | |
| Zakres pracy | ≥ 50 mm | |
| Odstęp roboczy z oświetleniem wewnętrznym | 50 mm ... 200 mm | |
| Pole widzenia dla oświetlenia wewnętrznego | 22 mm x 15 mm ... 79 mm x 58 mm | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Biały | |
| Klasa LED | Grupa ryzyka 1 (niewielkie ryzyko, IEC62471: 2006) | |
| Zakres widma | Ok. 400 nm ... 750 nm | |
| Wsparcie offline | Emulacja | |
| Obiektyw | ||
| Format optyczny | 1/3" | |
| Ogniskowa | 10 mm | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Mierzyć - Liczba Identyfikować - OCR Identyfikować - Wzór Określać pozycję - Określenie pozycji 2D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | M12, wtyk 12-biegunowy M12, gniazdo 4-biegunowe |
|
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Tętnienia resztkowe | ss | |
| Stopień ochrony | IP67 | |
| Materiał obudowy | Aluminium | |
| Materiał szybki przedniej | PMMA | |
| Masa | 350 g | |
| Wymiary (dł. x szer. x wys.) | 100 mm x 53 mm x 38 mm | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 640 px x 480 px (0,3 Mpixel) | |
| Częstotliwość skanowania/odświeżania | 40 fps | |
| Liczba obszarów monitorowanych | 32 | |
| Liczba obiektów referencyjnych | 32 obiekty | |
| Interfejsy | ||
| Ethernet | ||
| Prędkość przesyłania danych | 100 Mbit/s | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 100 Mbit/s | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | SOPAS ET | |
| Zapis i odczyt danych | Pamięć protokołu na 20 obrazów, Zapis obrazu na komputerze PC, Zapis obrazu przy użyciu serwera FTP | |
| Komunikacja Ethernet | Web API | |
| Wejście cyfrowe | 4 wejścia (24 V) | |
| Konfigurowalne wejścia | Zewnętrzne wyzwalanie, Wejście enkodera, Zewnętrzne uczenie, Wybór pamięci referencyjnej | |
| Wyjście cyfrowe | 3 wyjścia przełączające, 24 V (typ B) | |
| Konfigurowalne wyjścia | Wyjście z użyciem wyrażeń logicznych, dodatkowa możliwość zapisywania obrazów przy użyciu serwera FTP | |
| Prąd wyjściowy | ≤ 100 mA | |
| Standardowe wyjścia | Nie wykryto obiektu, wszystko OK, Błąd szczegółowy | |
| Maksymalna częstotliwość enkodera | Max. 40 kHz | |
| Zewnętrzne oświetlenie | 5 V TTL | |
| Rozszerzenie I/O Box | 5 wejść do wyboru obiektu, 16 wyjść | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | EN 60068-2-27 | |
| Obciążenie przez drgania | IEC 60068-2-6 | |
| Temperatura otoczenia pracy | 0 °C ... +45 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.532 kg | |
| Masa jednostkowa netto | 0.532 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084376245 | |
